Жгут проводов передней камеры 28

Низковольтные жгуты · Li L7 2022–2023 · стр. 2140–2142 оригинала
4 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов передней камеры 28

Подготовительные работы 73

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. облицовочная панель порога задней двери в сборе
  9. Ящик для инструмента в багажнике
  10. Спинка правого сиденья третьего ряда в сборе
  11. Спинка левого сиденья третьего ряда в сборе
  12. Подушка сиденья третьего ряда в сборе
  13. Сиденье второго ряда, левая сторона, в сборе
  14. Сиденье второго ряда, правая сторона, в сборе
  15. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  16. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  17. левая боковая крышка панели приборов
  18. облицовка верхней части левой стойки A в сборе
  19. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  20. облицовка верхней части левой стойки B в сборе.
  21. Коврик подстаканника левой задней боковины
  22. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  23. облицовка верхней части левой стойки D в сборе.
  24. облицовка левой задней боковины в сборе
  25. облицовка верхней части левой стойки C в сборе
  26. правая боковая крышка панели приборов
  27. облицовка верхней части правой стойки А в сборе
  28. средняя облицовка правой стойки B в сборе
  29. облицовка верхней части правой стойки B в сборе.
  30. Коврик подстаканника правой задней боковины
  31. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  32. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
  33. облицовка правой задней боковины в сборе
  34. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
  35. Декоративная панель кожуха потолочного развлекательного экрана в сборе
  36. Левый солнцезащитный козырёк в сборе
  37. Правый солнцезащитный козырёк в сборе
  38. Крепёжный крючок солнцезащитного козырька
  39. Крепёжный крючок солнцезащитного козырька
  40. Поручень потолка переднего ряда в сборе
  41. Поручень потолка заднего левого ряда в сборе
  42. Поручень потолка переднего ряда в сборе
  43. Поручень потолка заднего ряда справа в сборе
  44. плафон для чтения в сборе
  45. Верхний кожух внутреннего зеркала заднего вида в сборе
  46. Нижний кожух внутреннего зеркала заднего вида в сборе
  47. левая защитная панель ножного пространства в сборе
  48. левая боковая крышка панели приборов
  49. нижняя левая защитная панель в сборе
  50. левый дефлектор вентиляции в сборе
  51. крышка HUD в сборе.
  52. облицовка верхней части левой стойки A в сборе
  53. верхний кожух рулевой колонки в сборе
  54. Подушка безопасности водителя
  55. Рулевое колесо в сборе
  56. нижний кожух рулевой колонки в сборе
  57. Комбинированный переключатель в сборе
  58. центральный дефлектор в сборе
  59. сервисная крышка дисплея в сборе.
  60. HMI-экран центральной консоли в сборе
  61. крышка центрального динамика в сборе
  62. Центральный динамик
  63. Центральный высокочастотный динамик
  64. облицовка верхней части правой стойки А в сборе
  65. правый дефлектор в сборе
  66. правая боковая крышка панели приборов
  67. правая защитная панель в ногах в сборе
  68. плафон освещения перчаточного ящика
  69. левая нижняя облицовочная панель центральной консоли в сборе
  70. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  71. бокс для телефона центральной консоли в сборе
  72. Снятие и установка узла корпуса центральной консоли в сборе
  73. корпус панели приборов в сборе.

Снятие 4 шагов

  1. Обрежьте разъём жгута проводов передней камеры 28.

  2. Оберните жгут проводов камеры переднего вида 28 термоусадочной трубкой.

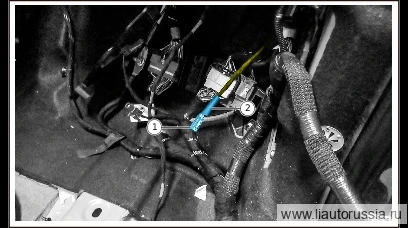

  3. Шаг 3

    Обрежьте разъём жгута проводов передней камеры 28.

  4. Оберните жгут проводов камеры переднего вида 28 термоусадочной трубкой.

Установка 2 шагов

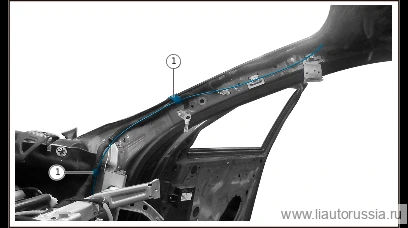

  1. Шаг 1

    Обмотайте жгут проводов передней камеры 28 тканевой изолентой вокруг жгута проводов панели приборов в сборе.

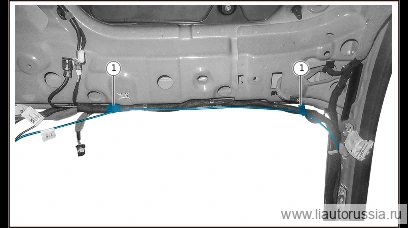

  2. Шаг 2

    Обмотайте жгут проводов передней камеры 28 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
