Жгут проводов гигабитного Ethernet

Низковольтные жгуты · Li L7 2022–2023 · стр. 2137–2139 оригинала
10 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов гигабитного Ethernet

Подготовительные работы 57

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Складывание и поднятие спинки сиденья второго ряда
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  9. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  10. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  11. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  14. крышка заднего торца направляющей, левая сторона
  15. правый кожух заднего торца направляющей (переднее пассажирское)
  16. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  17. левая нижняя облицовочная панель центральной консоли в сборе
  18. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  19. корпус центральной консоли в сборе
  20. Передняя секция центрального воздуховода обдува лица второго ряда
  21. Нагнетательный вентилятор в сборе.
  22. Переходной воздуховод трёхзонного климат-контроля
  23. подсветка ног левого переднего ряда
  24. левая защитная панель ножного пространства в сборе
  25. левая боковая крышка панели приборов
  26. нижняя левая защитная панель в сборе
  27. облицовка верхней части левой стойки A в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. верхний кожух рулевой колонки в сборе
  31. нижний кожух рулевой колонки в сборе
  32. Комбинированный переключатель в сборе
  33. сервисная крышка дисплея в сборе.
  34. HMI-экран центральной консоли в сборе
  35. крышка центрального динамика в сборе
  36. Центральный высокочастотный динамик
  37. Центральный динамик
  38. облицовка верхней части правой стойки А в сборе
  39. правая боковая крышка панели приборов
  40. фонарь подсветки ног переднего ряда справа
  41. правая защитная панель в ногах в сборе
  42. плафон освещения перчаточного ящика
  43. Демонтаж узла панели приборов в сборе
  44. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  45. средняя облицовка правой стойки B в сборе
  46. облицовка верхней части левой стойки B в сборе.
  47. облицовка верхней части правой стойки B в сборе.
  48. Поручень потолка переднего ряда в сборе
  49. Поручень потолка переднего ряда в сборе
  50. Верхний кожух внутреннего зеркала заднего вида в сборе
  51. Нижний кожух внутреннего зеркала заднего вида в сборе
  52. передний плафон освещения для чтения в сборе
  53. Левый солнцезащитный козырёк в сборе
  54. Правый солнцезащитный козырёк в сборе
  55. Крепёжный крючок солнцезащитного козырька
  56. Крепёжный крючок солнцезащитного козырька
  57. Демонтаж/монтаж узла потолка

Снятие 10 шагов

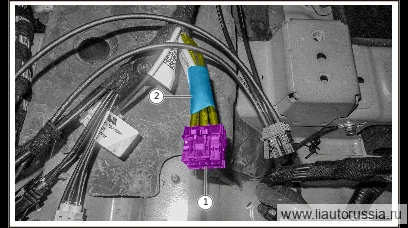

  1. Шаг 1

    Обрежьте разъём гигабитного Ethernet-жгута проводов.

  2. Оберните жгут проводов гигабитного Ethernet термоусадочной трубкой.

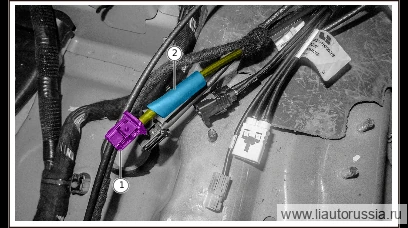

  3. Шаг 3

    Обрежьте разъём гигабитного Ethernet-жгута проводов.

  4. Оберните жгут проводов гигабитного Ethernet термоусадочной трубкой.

  5. Шаг 5

    Обрежьте разъём гигабитного Ethernet-жгута проводов.

  6. Оберните жгут проводов гигабитного Ethernet термоусадочной трубкой.

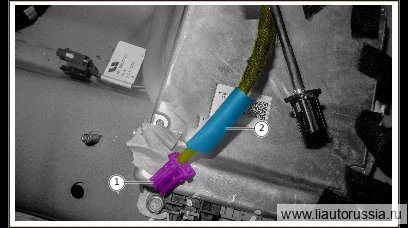

  7. Шаг 7

    Обрежьте разъём гигабитного Ethernet-жгута проводов.

  8. Оберните жгут проводов гигабитного Ethernet термоусадочной трубкой.

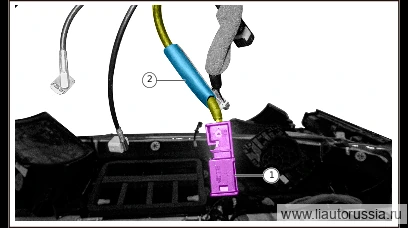

  9. Шаг 9

    Обрежьте разъём гигабитного Ethernet-жгута проводов.

  10. Оберните жгут проводов гигабитного Ethernet термоусадочной трубкой.

Установка 3 шагов

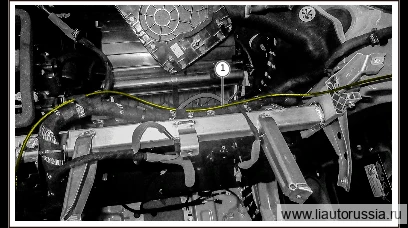

  1. Шаг 1

    Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

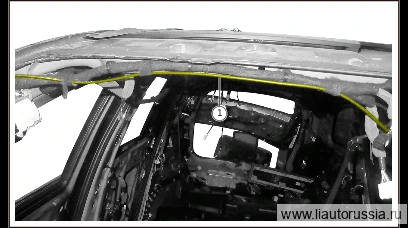

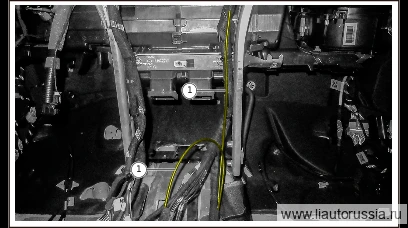

  2. Шаг 2

    Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

  3. Шаг 3

    Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.
