Нижний теплоизоляционный мат переднего моторного отсека

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	Z8834I9750	Хомут трубки охлаждающей жидкости		Хомут трубки охлаждающей жидкости

Подготовительные работы 43

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Высоковольтная система книга владельца
7. Открытие и закрытие капота
8. Откачка и заправка хладагента
9. Слив и заправка тормозной жидкости
10. Подъём и опускание автомобиля
11. Колесо в сборе
12. Задняя защитная панель передней части днища
13. Нижняя защита переднего бампера в сборе
14. Левая передняя нижняя защита днища
15. Корпус защиты адсорбера в сборе
16. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
17. Передняя защита моторного отсека
18. Левая защита моторного отсека в сборе
19. Правая защита моторного отсека в сборе
20. Декоративный колпачок
21. Щётка стеклоочистителя основного рычага в сборе
22. Щётка стеклоочистителя вспомогательного рычага в сборе
23. Задний уплотнитель моторного отсека
24. Облицовочная панель вентиляции переднего щита в сборе
25. Правый водосточный патрубок вентиляционной облицовки переднего щита
26. Кожух отвода воды в сборе
27. Верхний правый блок второй защитной перегородки в сборе
28. Верхний узел второй защитной стенки в сборе
29. Верхний левый блок второй перегородки моторного отсека
30. Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
31. Декоративный кожух двигателя в сборе
32. Воздушный фильтр в сборе
33. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
34. Демонтаж/монтаж узла переднего бампера в сборе
35. Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
36. Трубопровод низкого давления переднего испарителя в сборе
37. Интегрированный модуль управления температурными режимами
38. Высоковольтный жидкостный отопитель
39. Вспомогательный кронштейн высоковольтного водяного нагревателя
40. топливоподающая трубка топливного бака III в сборе
41. правая передняя тормозная трубка
42. левая задняя тормозная трубка (жёсткая) 1
43. тормозная трубка правая задняя 1

Снятие 9 шагов

1.

   1

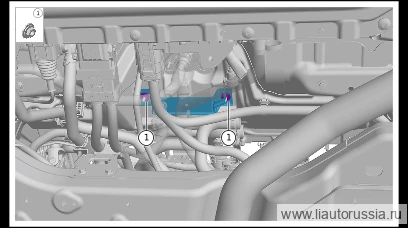

   Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.

   🔧 торцевая головка 10 мм

2.

   2

   Отсоедините фиксирующую защёлку (1 шт.) подводящего водяного шланга аккумуляторной батареи от кузова.
3. 3

   Выверните крепёжный болт отводящей трубки радиатора электродвигателя (1 шт.).

   🔧 головка 10 мм
4. 4

   Выверните пружинные гайки нижнего теплозащитного мата переднего моторного отсека (2 шт.).

   X01-89393006одноразовая деталь

   Примечание. X01-89393006 пружинная гайка — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.

5.

   5

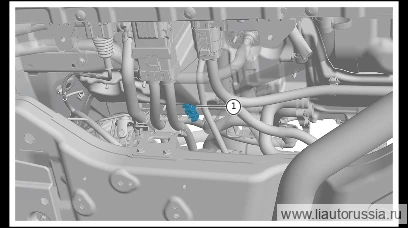

   Снимите четырёхпазовый хомут трубки (1 шт.).

6.

   6

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
7. 7

   Выверните пружинные гайки нижнего теплозащитного мата переднего моторного отсека (3 шт.).

   X01-89393006одноразовая деталь

   Примечание. X01-89393006 пружинная гайка — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.

8.

   8

   Поддев, извлеките стопорное пружинное кольцо (1 шт.), отсоедините подузел трубопровода заднего электродвигателя в сборе от подводящей трубки охлаждающей жидкости бортового компьютера.

   Примечание. Обязательно учтите! Разборку производить только после того, как охлаждающая жидкость внутри трубопровода остынет, во избежание получения ожога от высокой температуры!
9. 9

   Выверните пружинные гайки (2 шт.) нижней теплоизоляционной накладки моторного отсека, снимите нижнюю теплоизоляционную накладку моторного отсека.

   X01-89393006одноразовая деталь

   Примечание. Пружинные гайки X01-89393006 являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять на новые.

Установка 11 шагов

1.

   1

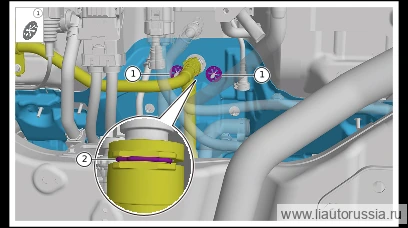

   Установите нижний теплозащитный мат переднего моторного отсека, установите пружинные гайки нижнего теплозащитного мата переднего моторного отсека (2 шт.).

   X01-89393006одноразовая деталь

   Примечание. X01-89393006 пружинная гайка — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.

2.

   2

   Подсоедините подузел в сборе трубопровода заднего электродвигателя к подводящей трубке ОЖ бортового блока, установите фиксирующую защёлку (1 шт.).

3.

   3

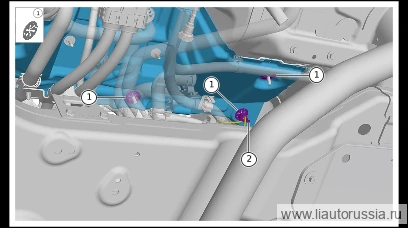

   Установите пружинную гайку (3 шт.) нижней теплоизоляционной прокладки переднего моторного отсека.

   X01-89393006одноразовая деталь

   Примечание. X01-89393006 пружинная гайка является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью.
4. 4

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

5.

   5

   Установите четырёхпазовый хомут трубки (1 шт.).

6.

   6

   Установите пружинную гайку (2 шт.) нижней теплоизоляционной прокладки переднего моторного отсека.

   X01-89393006одноразовая деталь

   Примечание. X01-89393006 пружинная гайка является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью.
7. 7

   Установите крепёжные болты отводящей трубки радиатора электродвигателя (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70
8. 8

   Установите подводящий шланг ОЖ аккумуляторной батареи и фиксирующую защёлку на кузове (1 шт.).

9.

   9

   Установите монтажный кронштейн хомута трубки, установите фиксирующую гайку монтажного кронштейна хомута трубки (2 шт.). M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы. Момент затяжки: 9±1 Н·м Перед установкой высоковольтного водяного жидкостного нагревателя проверьте внешний вид соединительного трубопровода на отсутствие повреждений и трещин, при их наличии — замените.

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
10. 10

    Проверьте и убедитесь, что соединительные шланги высоковольтного водяного нагревателя установлены до места.
11. 11

    С помощью мультиметра выполните измерения согласно стандарту: Выявление короткого замыкания: сопротивление между высоковольтным и низковольтным разъёмами и на массу; по результатам теста, если сопротивление HV-~HV+, HV+~HV- оказывается на уровне (Ом), внутри детали PTC возможно короткое замыкание — деталь необходимо заменить. Выявление потери изоляции: если по мегомметру сопротивление HV+~GND или HV-~GND менее 5 МОм, деталь признаётся неисправной.
