Вспомогательный кронштейн высоковольтного водяного нагревателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- Во избежание ожога запрещается снимать крышку расширительного бачка до охлаждения приводного электродвигателя.
- Если снять крышку расширительного бачка при неохлаждённых приводном электродвигателе и радиаторе, система охлаждения выбросит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар — избегайте вдыхания этого газа.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистой воды, вызовите принудительную рвоту или немедленно обратитесь к врачу.
- Оператор должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и утилизировать, используя ёмкость с делениями для последующей переработки или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- После расстыковки магистралей системы кондиционирования на разъёмах необходимо установить уплотнения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
- Используйте хомут для пережатия шланга, чтобы уменьшить ненужную потерю охлаждающей жидкости.
- При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода, необходимо закрыть его защитным колпачком, прежде чем отсоединять трубку охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | Z8834I9750 | Хомут трубки охлаждающей жидкости |  | Хомут трубки охлаждающей жидкости |
Подготовительные работы 33
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Правый водосточный патрубок вентиляционной облицовки переднего щита
- Верхний правый блок второй защитной перегородки в сборе
- Верхний узел второй защитной стенки в сборе
- Верхний левый блок второй перегородки моторного отсека
- Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
- Трубопровод низкого давления переднего испарителя в сборе
- Интегрированный модуль управления температурными режимами
- Высоковольтный жидкостный отопитель
Снятие 1 шагов
-

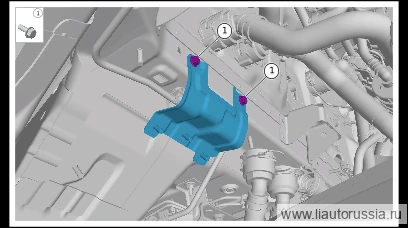

Выверните крепёжный болт(8 шт.) вспомогательного кронштейна высоковольтного водяного нагревателя, снимите вспомогательный кронштейн высоковольтного водяного нагревателя.
🔧 головка 10 мм
Установка 3 шагов
-
Выверните фиксирующий болт (8 шт.) вспомогательного кронштейна высоковольтного жидкостного нагревателя, снимите вспомогательный кронштейн высоковольтного жидкостного нагревателя. Q1860616F70 Шестигранный фланцевый болт
🔧 головка Перед установкой высоковольтного жидкостного нагревателя проверьте внешний вид соединительных трубопроводов на отсутствие повреждений и трещин, в противном случае замените 10 ммQ1860616F70 -
Проверьте и убедитесь, что соединительные шланги высоковольтного водяного нагревателя установлены до места.
-
С помощью мультиметра выполните измерения согласно стандарту: Выявление короткого замыкания: сопротивление между высоковольтным и низковольтным разъёмами и на массу; по результатам теста, если сопротивление HV-~HV+, HV+~HV- оказывается на уровне (Ом), внутри детали PTC возможно короткое замыкание — деталь необходимо заменить. Выявление потери изоляции: если по мегомметру сопротивление HV+~GND или HV-~GND менее 5 МОм, деталь признаётся неисправной.
