Трубопровод низкого давления переднего испарителя в сборе

Магистрали кондиционера · Li L6 2024 · стр. 2318–2322 оригинала
20 шагов снятия20 шагов установки 8 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Трубопровод низкого давления переднего испарителя в сборе

Подготовительные работы 26

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Открытие и закрытие капота
  5. Откачка и заправка хладагента
  6. Передняя защита моторного отсека
  7. Левая защита моторного отсека в сборе
  8. Правая защита моторного отсека в сборе
  9. Декоративный колпачок
  10. Щётка стеклоочистителя основного рычага в сборе
  11. Щётка стеклоочистителя вспомогательного рычага в сборе
  12. Задний уплотнитель моторного отсека
  13. Облицовочная панель вентиляции переднего щита в сборе
  14. Правый водосточный патрубок вентиляционной облицовки переднего щита
  15. Верхний правый блок второй защитной перегородки в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Верхний левый блок второй перегородки моторного отсека
  18. Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
  19. Декоративный кожух двигателя в сборе
  20. Воздушный фильтр в сборе
  21. Подъём и опускание автомобиля
  22. Задняя защитная панель передней части днища
  23. Нижняя защита переднего бампера в сборе
  24. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
  25. Демонтаж/монтаж узла переднего бампера в сборе
  26. Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря

Снятие 20 шагов

  1. Шаг 1

    Отсоедините разъём (1 шт.) жгута проводов трубки низкого давления переднего испарителя в сборе.

  2. Выверните крепёжные болты (1 шт.) трубки низкого давления переднего испарителя в сборе, отсоедините трубку низкого давления переднего испарителя в сборе от наружного теплообменника.

    🔧 Головка ПРЕДУПРЕЖДЕНИЕ: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! 10 мм
  3. Шаг 3

    Снимите уплотнительное кольцо (1 шт.) трубопровода низкого давления переднего испарителя в сборе.

    одноразовая деталь
    Примечание
    • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью.
    • При демонтаже/монтаже трубопровода необходимо избегать повреждения канавки уплотнительного кольца, при повреждении необходимо заменить трубопровод в сборе.

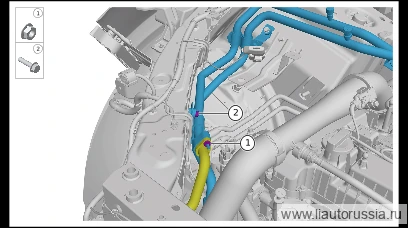

  4. Шаг 4

    Выверните крепёжные гайки (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе, отсоедините трубку низкого давления переднего испарителя в сборе от трубки низкого давления газожидкостного сепаратора в сборе.

    🔧 головка 10 мм
  5. Выверните крепёжный болт (1 шт.) трубки низкого давления переднего испарителя в сборе.

    🔧 торцевая головка 10 мм
  6. Шаг 6

    Снимите уплотнительное кольцо (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе.

    одноразовая деталь
    Примечание
    • Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
    • При демонтаже и монтаже трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо; в случае повреждения трубопровод в сборе подлежит замене.
  7. Шаг 7

    Отсоедините разъём жгута проводов расширительного бачка двигателя (ДВС) (1 шт.).

  8. Выверните фиксирующий болт (2 шт.) расширительного бачка двигателя (ДВС), отведите расширительный бачок двигателя (ДВС) в сторону.

    🔧 головка Примечание: Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! 10 мм

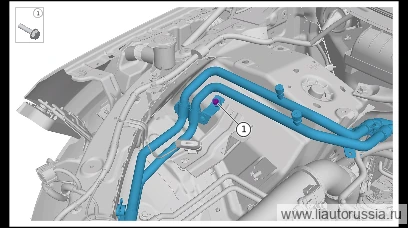

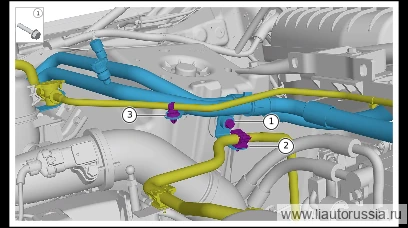

  9. Шаг 9

    Выверните крепёжный болт (1 шт.) трубки низкого давления переднего испарителя в сборе.

    🔧 торцевая головка 10 мм
  10. Шаг 10

    Отсоедините фиксирующие защёлки трубки удаления воздуха отопителя в сборе (1 шт.).

  11. Выверните крепёжный болт (1 шт.) трубки низкого давления переднего испарителя в сборе.

    🔧 торцевая головка 10 мм
  12. Отсоедините фиксирующую защёлку (1 шт.) топливоподающей трубки топливного бака в сборе III.

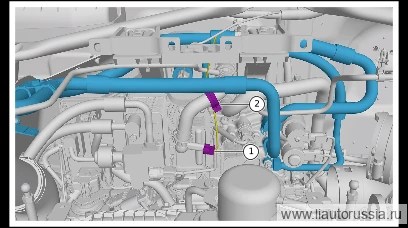

  13. Шаг 13

    Отсоедините разъём жгута проводов (1 шт.) трубки удаления воздуха отопителя в сборе.

  14. Отсоедините фиксатор жгута проводов (1 шт.) деаэрационной трубки отопителя в сборе.

    Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!

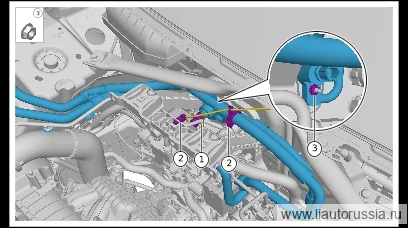

  15. Шаг 15

    Отсоедините разъём (1 шт.) жгута проводов трубки низкого давления переднего испарителя в сборе.

  16. Отсоедините фиксатор (2 шт.) трубки низкого давления переднего испарителя в сборе.

  17. Выверните крепёжную гайку (1 шт.) трубки низкого давления переднего испарителя в сборе, отсоедините трубку низкого давления переднего испарителя в сборе от переднего блока HVAC в сборе.

    🔧 торцевая головка ПРЕДУПРЕЖДЕНИЕ: Обязательно дождитесь остывания температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога! 10 мм
  18. Шаг 18

    Снимите уплотнительное кольцо (4 шт.) трубопровода низкого давления переднего испарителя в сборе.

    одноразовая деталь
    Примечание
    • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью.
    • При демонтаже/монтаже трубопровода необходимо избегать повреждения канавки уплотнительного кольца, при повреждении необходимо заменить трубопровод в сборе.

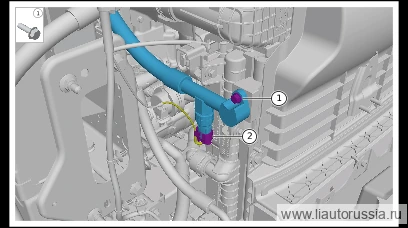

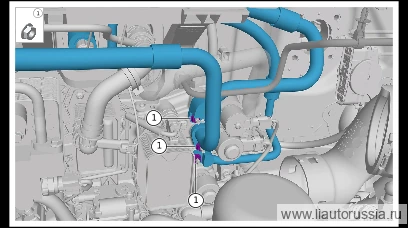

  19. Шаг 19

    Выверните крепёжные гайки (3 шт.) трубки низкого давления переднего испарителя в сборе, отсоедините трубку низкого давления переднего испарителя в сборе от интегрированного модуля управления температурой, снимите трубку низкого давления переднего испарителя в сборе.

    🔧 Головка ПРЕДУПРЕЖДЕНИЕ: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! 10 мм
  20. Шаг 20

    Снимите уплотнительное кольцо (3 шт.) трубопровода низкого давления переднего испарителя в сборе.

    Примечание. При демонтаже/монтаже трубопровода необходимо избегать повреждения канавки уплотнительного кольца, при повреждении необходимо заменить трубопровод в сборе.

Установка 20 шагов

  1. Шаг 1

    Установите новое уплотнительное кольцо (3 шт.) трубки низкого давления переднего испарителя в сборе.

    Примечание
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагента повторно проверьте систему на утечку хладагента.
  2. Шаг 2

    Установите трубку низкого давления переднего испарителя в сборе, подсоедините трубку низкого давления переднего испарителя в сборе к интегрированному модулю управления температурой, установите крепёжную гайку (3 шт.) трубки низкого давления переднего испарителя в сборе. Q32006F61 Гайка с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
  3. Шаг 3

    Установите новое уплотнительное кольцо (4 шт.) трубки низкого давления переднего испарителя в сборе.

    Примечание
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагента повторно проверьте систему на утечку хладагента.
  4. Шаг 4

    Подсоедините трубку низкого давления переднего испарителя в сборе к переднему блоку HVAC в сборе, установите крепёжные гайки (1 шт.) трубки низкого давления переднего испарителя в сборе. Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
  5. Установите фиксатор (2 шт.) трубопровода низкого давления переднего испарителя в сборе.

  6. Подсоедините разъём (1 шт.) жгута проводов трубки низкого давления переднего испарителя в сборе.

  7. Шаг 7

    Установите фиксатор (1 шт.) жгута проводов, крепящий дегазационную трубку отопителя в сборе.

  8. Подсоедините разъём жгута проводов деаэрационной трубки отопителя в сборе (1 шт.).

  9. Шаг 9

    Установите крепёжные болты (1 шт.) трубки низкого давления переднего испарителя в сборе. Q1860630F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860630F70
  10. Установите фиксирующую защёлку (1 шт.) топливоподающей трубки топливного бака в сборе III.

  11. Установите фиксирующую защёлку (1 шт.) патрубка удаления воздуха отопителя в сборе.

  12. Шаг 12

    Установите крепёжные болты (1 шт.) трубки низкого давления переднего испарителя в сборе. Q1860625F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860625F61
  13. Шаг 13

    Установите расширительный бачок двигателя, установите крепёжные болты (2 шт.) расширительного бачка двигателя. Комбинированный болт с шестигранной головкой, пружинной шайбой и плоской шайбой Q146B0622F62L Момент затяжки: 5±1 Н·м

    ⚙︎ 5±1 Н·м🔧 головка 10 мм
  14. Подсоедините разъём(1 шт.) жгута проводов расширительного бачка двигателя (ДВС).

  15. Шаг 15

    Установите новое уплотнительное кольцо (1 шт.) трубки низкого давления газожидкостного сепаратора в сборе.

    одноразовая деталь
    Примечание
    • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
    • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.
  16. Шаг 16

    Установите крепёжные болты (1 шт.) трубки низкого давления переднего испарителя в сборе. Q1860625F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860625F61
  17. Подсоедините трубопровод низкого давления переднего испарителя в сборе к трубопроводу низкого давления ресивера-осушителя в сборе, установите крепёжную гайку (1 шт.) трубопровода низкого давления ресивера-осушителя в сборе. Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  18. Шаг 18

    Установите новое уплотнительное кольцо (1 шт.) трубки низкого давления переднего испарителя в сборе.

    одноразовая деталь
    Примечание
    • Уплотнительное кольцо является деталью одноразового использования, при каждом демонтаже и монтаже необходимо устанавливать новую деталь.
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагента повторно проверьте систему на утечку хладагента.
  19. Шаг 19

    Подсоедините трубку низкого давления переднего испарителя в сборе к наружному теплообменнику, установите крепёжный болт(ы) (1 шт.) трубки низкого давления переднего испарителя в сборе. Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860620F61
  20. Подсоедините разъём (1 шт.) жгута проводов трубки низкого давления переднего испарителя в сборе.

Моменты затяжки — сводка

ОперацияМомент
Установите трубку низкого давления переднего испарителя в сборе, подсо…9±1 Н·м
Подсоедините трубку низкого давления переднего испарителя в сборе к пе…9±1 Н·м
Установите крепёжные болты (1 шт.) трубки низкого давления переднего и…9±1 Н·м
Установите крепёжные болты (1 шт.) трубки низкого давления переднего и…9±1 Н·м
Установите расширительный бачок двигателя, установите крепёжные болты…5±1 Н·м
Установите крепёжные болты (1 шт.) трубки низкого давления переднего и…9±1 Н·м
Подсоедините трубопровод низкого давления переднего испарителя в сборе…9±1 Н·м
Подсоедините трубку низкого давления переднего испарителя в сборе к на…9±1 Н·м
