Высоковольтный жидкостный отопитель

Охлаждение батареи и контур отопителя · Li L6 2024 · стр. 2206–2209 оригинала
10 шагов снятия13 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Высоковольтный жидкостный отопитель

Специальный инструмент

КодНаименованиеВидНазначение
1Z8834I9750Хомут трубки охлаждающей жидкости
Хомут трубки охлаждающей жидкости

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Высоковольтная система книга владельца
  5. Подъём и опускание автомобиля
  6. Левая передняя нижняя защита днища
  7. Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления

Снятие 10 шагов

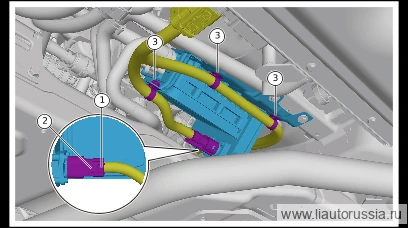

  1. Шаг 1

    1. Вытяните кнопку разблокировки первой ступени до упора. 2. Нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута проводов высоковольтного жидкостного нагревателя (1 шт.).

  2. Отсоедините фиксатор (3 шт.) высоковольтного жгута проводов высоковольтного водяного нагревателя.

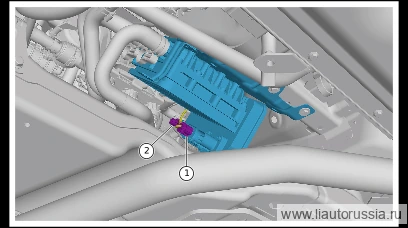

  3. Шаг 3

    Отсоедините разъём жгута проводов высоковольтного жидкостного подогревателя (1 шт.).

  4. Отсоедините фиксирующую защёлку жгута проводов высоковольтного водяного нагревателя (1 шт.).

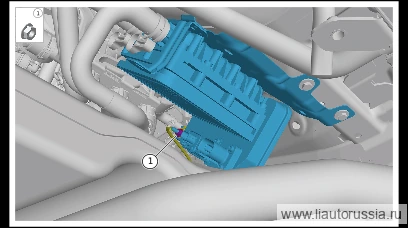

  5. Шаг 5

    Выверните крепёжную гайку(1 шт.) провода массы PTC, отсоедините провод массы PTC.

    🔧 головка 10 мм

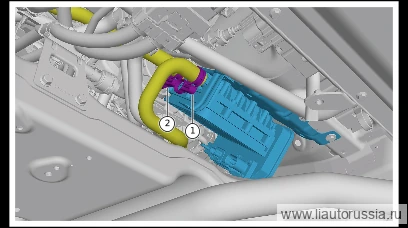

  6. Шаг 6

    Ослабьте фиксирующий хомут подводящего шланга ОЖ PTC-нагревателя, отсоедините подводящий шланг ОЖ PTC-нагревателя.

  7. Ослабьте хомут крепления отводящего шланга PTC-нагревателя, отсоедините отводящий шланг PTC-нагревателя.

    Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! Перед отсоединением отводящего шланга обеспечьте защиту высоковольтного водяного нагревателя от попадания влаги.

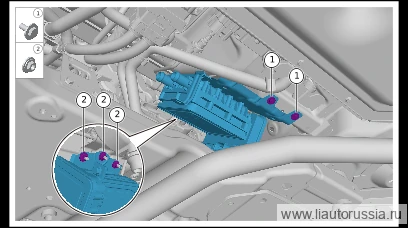

  8. Шаг 8

    Выверните крепёжный болт высоковольтного водяного нагревателя с кронштейном высоковольтного водяного нагревателя (2 шт.). Оснастка: головка 10 мм

    🔧 головка 10 мм
  9. Выверните крепёжную гайку(3 шт.) высоковольтного водяного нагревателя с кронштейном высоковольтного водяного нагревателя, снимите высоковольтный водяной нагреватель с кронштейном высоковольтного водяного нагревателя.

    🔧 головка 10 мм
  10. Шаг 10

    Выверните фиксирующий болт (8 шт.) кронштейна высоковольтного жидкостного нагревателя, снимите кронштейн высоковольтного жидкостного нагревателя.

    🔧 головка под отвёртку T30

Установка 13 шагов

  1. Установите кронштейн высоковольтного водяного нагревателя, установите крепёжные болты (8 шт.) кронштейна высоковольтного водяного нагревателя. M01-89010040 Самонарезающий винт с фланцевой цилиндрической головкой и внутренним шестигранно-фигурным шлицем Момент затяжки: 6.5±1 Н·м

    ⚙︎ 6.5±1 Н·м🔧 головка-бита T30M01-89010040

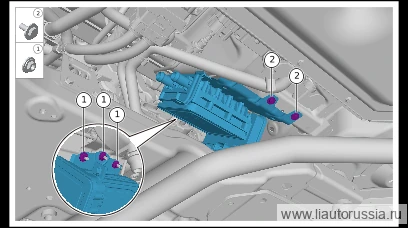

  2. Шаг 2

    Установите высоковольтный водяной нагреватель с кронштейном высоковольтного водяного нагревателя, установите крепёжную гайку высоковольтного водяного нагревателя с кронштейном высоковольтного водяного нагревателя (3 шт.). M01-89320206 комбинированное изделие: шестигранная фланцевая гайка и плоская шайба Момент затяжки: 9±1 Н·м Оснастка: головка 10 мм

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
  3. Установите крепёжный болт(2 шт.) высоковольтного водяного нагревателя с кронштейном высоковольтного водяного нагревателя. Q140B0616F70L комбинированный узел из шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  4. Шаг 4

    Подсоедините отводящий шланг ОЖ PTC-нагревателя, установите фиксирующий хомут отводящего шланга ОЖ PTC-нагревателя.

  5. Подсоедините подводящий шланг PTC-нагревателя, установите хомут крепления подводящего шланга PTC-нагревателя.

  6. Шаг 6

    Подсоедините провод массы PTC, установите крепёжную гайку провода массы PTC (1 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м Оснастка: головка 10 мм

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  7. Шаг 7

    Установите фиксирующую защёлку(1 шт.) жгута проводов высоковольтного водяного нагревателя.

  8. Подсоедините разъём жгута проводов высоковольтного жидкостного подогревателя (1 шт.).

  9. Шаг 9

    Установите фиксирующую защёлку (3 шт.) высоковольтного жгута проводов высоковольтного жидкостного нагревателя.

  10. Подсоедините разъём (1 шт.) высоковольтного жгута проводов высоковольтного водяного нагревателя. 3. Переместите кнопку разблокировки до упора.

  11. Перед установкой высоковольтного водяного нагревателя проверьте соединительные трубопроводы на отсутствие внешних повреждений и трещин, при их наличии выполните замену.

  12. Проверьте и убедитесь, что соединительные шланги высоковольтного водяного нагревателя установлены до места.

  13. С помощью мультиметра выполните измерения согласно стандарту: Выявление короткого замыкания: сопротивление между высоковольтным и низковольтным разъёмами и на массу; по результатам теста, если сопротивление HV-~HV+, HV+~HV- оказывается на уровне (Ом), внутри детали PTC возможно короткое замыкание — деталь необходимо заменить. Выявление потери изоляции: если по мегомметру сопротивление HV+~GND или HV-~GND менее 5 МОм, деталь признаётся неисправной.

Моменты затяжки — сводка

ОперацияМомент
Установите кронштейн высоковольтного водяного нагревателя, установите…6.5±1 Н·м
Установите высоковольтный водяной нагреватель с кронштейном высоковоль…9±1 Н·м
Установите крепёжный болт(2 шт.) высоковольтного водяного нагревателя…9±1 Н·м
Подсоедините провод массы PTC, установите крепёжную гайку провода масс…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
