Интегрированный модуль управления температурными режимами

Подготовительные работы 32

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Открытие и закрытие капота
5. Откачка и заправка хладагента
6. Подъём и опускание автомобиля
7. Задняя защитная панель передней части днища
8. Нижняя защита переднего бампера в сборе
9. Левая передняя нижняя защита днища
10. Корпус защиты адсорбера в сборе
11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
12. Передняя защита моторного отсека
13. Левая защита моторного отсека в сборе
14. Правая защита моторного отсека в сборе
15. Декоративный колпачок
16. Щётка стеклоочистителя основного рычага в сборе
17. Щётка стеклоочистителя вспомогательного рычага в сборе
18. Задний уплотнитель моторного отсека
19. Облицовочная панель вентиляции переднего щита в сборе
20. Правый водосточный патрубок вентиляционной облицовки переднего щита
21. Верхний правый блок второй защитной перегородки в сборе
22. Верхний узел второй защитной стенки в сборе
23. Кожух отвода воды в сборе
24. Верхний левый блок второй перегородки моторного отсека
25. Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
26. Декоративный кожух двигателя в сборе
27. Воздушный фильтр в сборе
28. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
29. Демонтаж/монтаж узла переднего бампера в сборе
30. Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
31. Трубопровод низкого давления переднего испарителя в сборе
32. Левая передняя нижняя защита днища

Снятие 14 шагов

1.

   1

   Вытяните кнопку разблокировки первой ступени до упора.
2. 2

   Отсоедините разъём (1 шт.) жгута проводов интегрированного модуля управления температурными режимами.
3. 3

   Отсоедините фиксирующую защёлку интегрированного модуля терморегулирования (1 шт.).
4. 4

   Выверните болт(1 шт.) жгута проводов массы моторного отсека, отсоедините жгут проводов массы моторного отсека.

   🔧 головка 10 мм

5.

   5

   Выверните фиксирующий болт (2 шт.) соединительной трубки жидкостного конденсатора и воздушного конденсатора, отсоедините соединительную трубку жидкостного конденсатора и воздушного конденсатора.

   🔧 головка Предупреждение: Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! 10 мм

6.

   6

   Снимите уплотнительное кольцо (2 шт.) водяного конденсатора и воздушного конденсатора.

   Примечание. При демонтаже/монтаже трубопровода необходимо избегать повреждения канавки уплотнительного кольца, при повреждении необходимо заменить трубопровод в сборе.

7.

   7

   Ослабьте фиксирующий хомут, отсоедините деаэрационную трубку отопителя в сборе.

   Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!

8.

   8

   Ослабьте хомут в направлении, указанном стрелкой, отсоедините отводящий шланг PTC.
9. 9

   Отсоедините фиксатор (1 шт.) отводящего шланга PTC-нагревателя.

   Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!

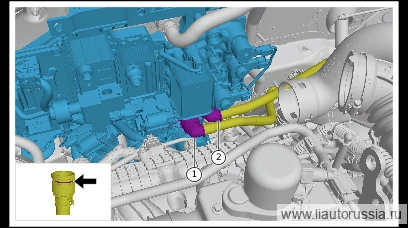

10.

    10

    1. Согласно направлению стрелки ослабьте фиксирующий хомут, отсоедините отводящую трубку радиатора электродвигателя. 2. Согласно направлению стрелки ослабьте фиксирующий хомут, отсоедините шланг подпитки дополнительного бачка электродвигателя.

    Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью!

11.

    11

    По направлению стрелки ослабьте хомут крепления, отсоедините секцию подводящего шланга отопителя двигателя со стороны интегрированного модуля. 2. По направлению стрелки ослабьте хомут крепления, отсоедините трубку подпитки отопителя.

    Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!

12.

    12

    Как указано стрелкой, ослабьте фиксирующий хомут, отсоедините подводящий шланг PTC. 2 . Как указано стрелкой, ослабьте фиксирующий хомут, отсоедините отводящий шланг блока аккумуляторной батареи. 3 . Как указано стрелкой, ослабьте фиксирующий хомут, отсоедините отводящий шланг электронного насоса ОЖ электродвигателя.

    Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!

13.

    13

    Ослабьте хомут в направлении, указанном стрелкой, отсоедините подводящий шланг аккумуляторной батареи.

    Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью!

14.

    14

    Снимите интегрированный модуль управления теплом в направлении, указанном стрелкой.

Установка 17 шагов

1.

   1

   По направлению стрелки установите интегрированный модуль управления температурными режимами.

2.

   2

   Подсоедините подводящий шланг блока аккумуляторной батареи, как указано стрелкой установите фиксирующий хомут.

3.

   3

   Подсоедините отводящий шланг электронного насоса ОЖ электродвигателя, установите хомут в направлении, указанном стрелкой.
4. 4

   Подсоедините отводящий шланг ОЖ аккумуляторной батареи, установите фиксирующий хомут согласно направлению, указанному стрелкой.
5. 5

   Подсоедините подводящий шланг PTC-нагревателя, по направлению стрелки установите хомут крепления.

6.

   6

   Подсоедините трубку подпитки отопителя, как указано стрелкой установите фиксирующий хомут.
7. 7

   Подсоедините подводящий шланг отопителя (участок интегрированного модуля), установите хомут в направлении, указанном стрелкой.

8.

   8

   Подсоедините шланг подпитки дополнительного бачка электродвигателя, установите фиксирующий хомут согласно направлению, указанному стрелкой.
9. 9

   Подсоедините отводящую трубку радиатора электродвигателя, по направлению стрелки установите хомут крепления.

10.

    10

    Установите фиксирующую защёлку (1 шт.) отводящего шланга ОЖ PTC-нагревателя.
11. 11

    Подсоедините отводящий шланг PTC, как указано стрелкой установите фиксирующий хомут.

12.

    12

    Подсоедините трубку деаэрации отопителя в сборе, установите хомут.

13.

    13

    Установите новое уплотнительное кольцо (2 шт.) жидкостного конденсатора и воздушного конденсатора.

    Примечание

    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом повторно выполните проверку на утечку хладагента.

14.

    14

    Подсоедините соединительную трубку водяного конденсатора и воздушного конденсатора, установите крепёжные болты (2 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора. Q1860620F61 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61

15.

    15

    Установите болт жгута проводов массы моторного отсека (1 шт.), подсоедините жгут проводов массы моторного отсека. Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м Оснастка: головка 10 мм

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
16. 16

    Установите фиксирующую защёлку(1 шт.) интегрированного модуля терморегулирования.
17. 17

    Подсоедините разъём жгута проводов интегрированного модуля управления теплом (1 шт.). 4. Нажмите кнопку разблокировки до упора.

Моменты затяжки — сводка
