Тормозная трубка правая задняя 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Левая передняя нижняя защита днища
Снятие 6 шагов
-
Ослабьте крепёжную гайку тормозной трубки 1 задней правой (1 шт.), отсоедините тормозную трубку 1 заднюю правую от блока IPB интеллектуальной интегрированной тормозной системы в сборе.
🔧 рожковый гаечный ключ 11 мм -
Отсоедините тормозную трубку правую заднюю 1.
-
Отведите в сторону подводящий шланг охлаждающей жидкости аккумуляторной батареи.
-

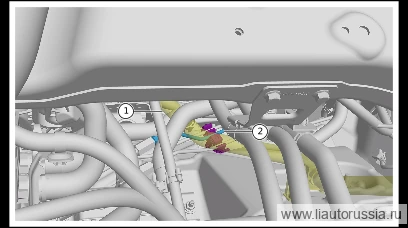

Отсоедините тормозную трубку правую заднюю 1.
-

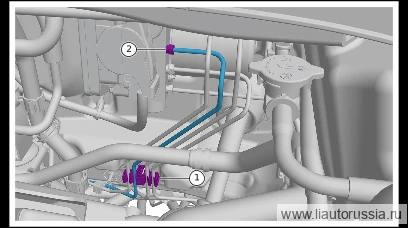

Отсоедините фиксирующую защёлку (1 шт.) отводящего шланга ОЖ модуля автономного вождения, уберите в сторону отводящий шланг ОЖ модуля автономного вождения и трубопровод продувки адсорбера в сборе III.
-

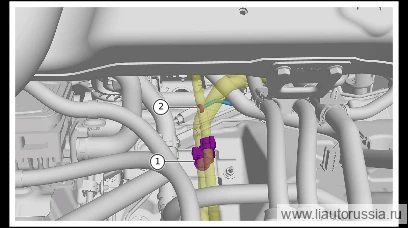

Выверните гайку тормозной трубки 1 правой задней (1 шт.), снимите тормозную трубку 1 правую заднюю.
🔧 рожково-накидной ключ 11 мм
Установка 5 шагов
-
Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозной трубке №2, установите крепёжную гайку правой задней тормозной трубки №1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой задней тормозной трубки №1 и правой задней тормозной трубки №2 11 мм -
Установите фиксирующую защёлку отводящей трубки модуля автономного вождения (1 шт.).
-
Установите правую заднюю тормозную трубку (жёсткую) 1. 2. Установите на место подводящий шланг охлаждающей жидкости аккумуляторной батареи.
-
Установите тормозную трубку 1 (правая задняя).
-
Подсоедините правую заднюю тормозную трубку 1 к блоку интеллектуальной интегрированной тормозной системы IPB в сборе, установите крепёжную гайку (1 шт.) правой задней тормозной трубки 1. Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 торцевая головка 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозн… | 16±2 Н·м |
| Подсоедините правую заднюю тормозную трубку 1 к блоку интеллектуальной… | 16±2 Н·м |
