Левая задняя тормозная трубка (жёсткая) 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Компоненты передней части кузова — соединительная балка левой передней стойки амортизатора
- Подъём и опускание автомобиля
- Слив и заправка тормозной жидкости
- Левая передняя нижняя защита днища
Снятие 6 шагов
-

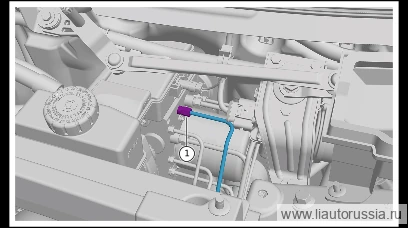

Ослабьте гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 Комбинированный гаечный ключ 11 мм -

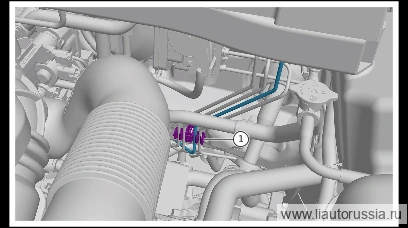

Отсоедините тормозную трубку 1 заднюю левую.
-

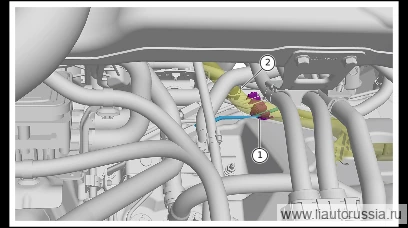

Отведите в сторону подводящий шланг охлаждающей жидкости аккумуляторной батареи.
-
Отсоедините тормозную трубку 1 заднюю левую.
-

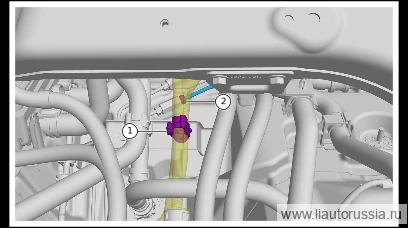

Отсоедините фиксирующую защёлку (1 шт.) отводящего шланга ОЖ модуля автономного вождения, уберите в сторону отводящий шланг ОЖ модуля автономного вождения и трубопровод продувки адсорбера в сборе III.
-
Выверните гайку(1 шт.) левой задней тормозной трубки (жёсткой) 1, снимите левую заднюю тормозную трубку (жёсткую) 1.
🔧 гаечный ключ рожково-накидной 11 мм
Установка 5 шагов
-
Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной трубке 2, установите гайку крепления левой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой задней тормозной трубки 1 и левой задней тормозной трубки 2 11 мм -
Установите фиксирующую защёлку отводящей трубки модуля автономного вождения (1 шт.).
-
Установите левую заднюю тормозную трубку 1. 2 . Верните на место подводящий шланг ОЖ аккумуляторной батареи.
-
Установите тормозную трубку 1 левую заднюю.
-
Подсоедините тормозную трубку 1 заднюю левую к блоку IPB интеллектуальной интегрированной тормозной системы в сборе, установите крепёжную гайку тормозной трубки 1 задней левой (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 торцевая головка 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной… | 16±2 Н·м |
| Подсоедините тормозную трубку 1 заднюю левую к блоку IPB интеллектуаль… | 16±2 Н·м |
