Топливоподающая трубка топливного бака III в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед началом работ с топливной системой необходимо подготовить в непосредственной близости средства пожаротушения.
- При демонтаже топливоподающей трубки оберните её чистой тканью для впитывания вытекающего топлива, чтобы снизить вероятность возгорания.
- Категорически запрещается чрезмерно перегибать топливные магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её разъёмы, чтобы предотвратить попадание посторонних частиц в топливную систему и избежать засорения топливных магистралей, нарушения нормальной работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Процедура сброса давления топлива
- Декоративный кожух двигателя в сборе
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
- Высоковольтный жидкостный отопитель
- Вспомогательный кронштейн высоковольтного водяного нагревателя
Снятие 4 шагов
-

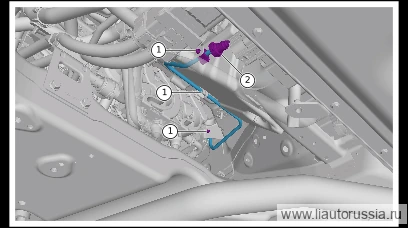

С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливного бака, топливной трубки в сборе III, отсоедините в направлении стрелки топливный бак, топливную трубку в сборе III от насоса высокого давления в сборе.
-
Отсоедините фиксирующую защёлку (4 шт.) топливоподающей трубки топливного бака в сборе III.
-

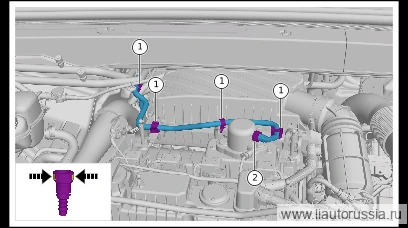

С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливоподающей трубки топливного бака III в сборе, отсоедините топливоподающую трубку топливного бака III в сборе от топливоподающей трубки топливного бака II в сборе.
-
Отсоедините фиксирующий зажим топливоподающей трубки топливного бака в сборе III (3 шт.), снимите топливоподающую трубку топливного бака в сборе III.
Установка 4 шагов
-
Установите топливоподающую трубку топливного бака III в сборе, установите крепёжный фиксатор топливоподающей трубки топливного бака III в сборе (3 шт.).
-
Соедините топливоподающую трубку бака в сборе III с топливоподающей трубкой бака в сборе II.
Примечание- При соединении топливоподающей трубки бака в сборе III с топливоподающей трубкой бака в сборе II не допускайте отклонения от направления, приводящего к смещению уплотнительного кольца.
- Соедините топливоподающую трубку бака в сборе III с топливоподающей трубкой бака в сборе II до упора, при этом должен раздаться щелчок.
-
Установите фиксирующую защёлку (4 шт.) топливоподающей трубки топливного бака в сборе III.
-
Подсоедините топливоподающую трубку топливного бака в сборе III к топливному насосу высокого давления в сборе.
Примечание- При подсоединении топливоподающей трубки топливного бака в сборе III к топливному насосу высокого давления в сборе избегайте отклонения от направления, приводящего к смещению уплотнительного кольца.
- Подсоедините топливоподающую трубку топливного бака в сборе III к топливному насосу высокого давления в сборе до предельного положения, до щелчка «клик».
