Правая передняя тормозная трубка

Подготовительные работы 33

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Высоковольтная система книга владельца
5. Открытие и закрытие капота
6. Откачка и заправка хладагента
7. Подъём и опускание автомобиля
8. Задняя защитная панель передней части днища
9. Нижняя защита переднего бампера в сборе
10. Левая передняя нижняя защита днища
11. Корпус защиты адсорбера в сборе
12. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
13. Слив и заправка тормозной жидкости
14. Передняя защита моторного отсека
15. Левая защита моторного отсека в сборе
16. Правая защита моторного отсека в сборе
17. Декоративный колпачок
18. Щётка стеклоочистителя основного рычага в сборе
19. Щётка стеклоочистителя вспомогательного рычага в сборе
20. Задний уплотнитель моторного отсека
21. Облицовочная панель вентиляции переднего щита в сборе
22. Правый водосточный патрубок вентиляционной облицовки переднего щита
23. Кожух отвода воды в сборе
24. Верхний правый блок второй защитной перегородки в сборе
25. Верхний узел второй защитной стенки в сборе
26. Верхний левый блок второй перегородки моторного отсека
27. Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
28. Декоративный кожух двигателя в сборе
29. Воздушный фильтр в сборе
30. Интегрированный модуль управления температурными режимами
31. Высоковольтный жидкостный отопитель
32. Вспомогательный кронштейн высоковольтного водяного нагревателя
33. Колесо в сборе

Снятие 6 шагов

1.

   1

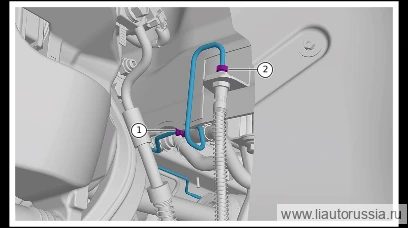

   Выверните крепёжную гайку (1 шт.) правой передней тормозной трубки, отсоедините правую переднюю тормозную трубку от блока интеллектуальной интегрированной тормозной системы IPB в сборе.

   🔧 торцевая головка 11 мм

2.

   2

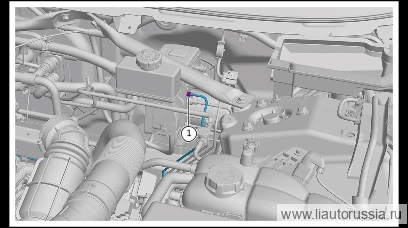

   Отсоедините крепёжный фиксатор тормозной трубки правой передней (1 шт.).

3.

   3

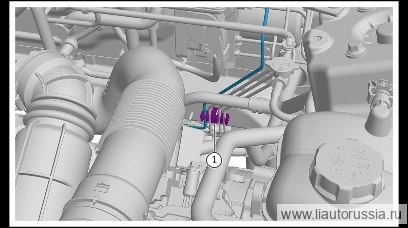

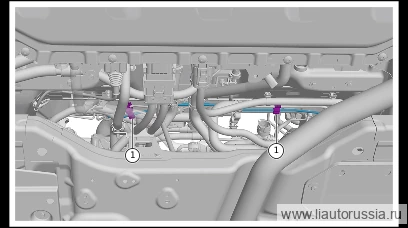

   Отсоедините крепёжный фиксатор тормозной трубки правой передней (2 шт.).

4.

   4

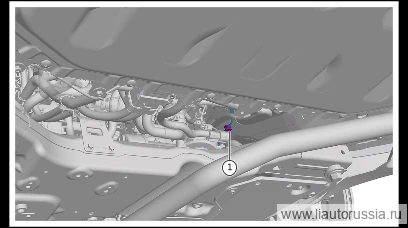

   Отсоедините крепёжный фиксатор тормозной трубки правой передней (1 шт.).

5.

   5

   Выверните крепёжную гайку тормозной трубки правой передней (1 шт.), отсоедините тормозную трубку правую переднюю от правого переднего тормозного шланга.

   🔧 рожково-накидной ключ 11 мм
6. 6

   Отсоедините фиксирующий зажим (1 шт.) правой передней тормозной трубки, снимите правую переднюю тормозную трубку.

Установка 6 шагов

1.

   1

   Установите правую переднюю тормозную трубку (жёсткую), установите крепёжный фиксатор(1 шт.) правой передней тормозной трубки.
2. 2

   Подсоедините правую переднюю тормозную трубку к правому переднему тормозному шлангу, установите крепёжную гайку правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов может быть использована повторно, если наружный диаметр не превышает 7,8φ.

   ⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Внимание: данное соединение представляет собой соединение папа-мама (грибовидная головка и раструб), герметизация обеспечивается за счёт деформации грибовидной головки правой передней тормозной трубки и тормозного шланга под давлением 11 мм

3.

   3

   Установите правую переднюю тормозную трубку, убедитесь, что фиксирующий зажим (1 шт.) установлен до упора.

4.

   4

   Установите правую переднюю тормозную трубку, убедитесь, что фиксирующий зажим (2 шт.) установлен до упора.

5.

   5

   Установите правую переднюю тормозную трубку, убедитесь, что фиксирующий зажим (1 шт.) установлен до упора.

6.

   6

   Подсоедините тормозную трубку правую переднюю к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку тормозной трубки правой передней (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 головка 11 мм
