Монтажный кронштейн блока HMI

Мультимедиа · Li L6 2024 · стр. 35–37 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Монтажный кронштейн блока HMI

Подготовительные работы 46

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. верхняя крышка кожуха направляющей сиденья
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. фонарь подсветки ног переднего ряда справа
  12. левая защитная панель ножного пространства в сборе
  13. левая нижняя облицовочная панель центральной консоли в сборе
  14. Ковровые покрытия — коврик пола водителя в сборе
  15. Решётка воздуховода обдува ног второго ряда левая.
  16. педаль электронного акселератора в сборе
  17. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  18. облицовка левого порога в сборе
  19. Рукоятка внутренней рукоятки замка капота
  20. облицовка нижней части левой стойки A в сборе.
  21. Коврик водительского сиденья в сборе
  22. Задняя секция воздуховода обдува ног второго ряда слева
  23. Левый воздуховод обдува ног второго ряда — передний участок.
  24. верхняя крышка кожуха направляющей сиденья
  25. верхняя крышка кожуха направляющей сиденья
  26. верхняя крышка кожуха направляющей сиденья
  27. верхняя крышка кожуха направляющей сиденья
  28. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  29. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  30. фонарь подсветки ног переднего ряда справа
  31. правая защитная панель в ногах в сборе
  32. бокс для телефона центральной консоли в сборе
  33. Внутренняя антенна BLE
  34. Корпус центральной консоли в сборе
  35. средняя облицовка правой стойки B в сборе
  36. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  37. облицовка нижней части правой стойки A в сборе.
  38. Коврик переднего пассажирского места в сборе
  39. Решётка воздуховода обдува ног второго ряда правая.
  40. Коврик пола переднего пассажирского места в сборе
  41. Воздуховод обдува ног правого второго ряда — задняя секция
  42. Передняя секция воздуховода обдува ног второго ряда справа
  43. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  44. Переходной воздуховод трёхзонного климат-контроля
  45. Центральная консоль в сборе — водозащитный кожух мультимедийной системы в сборе
  46. Медиацентр HMI

Снятие 2 шагов

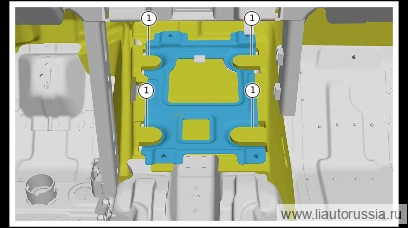

  1. Шаг 1

    Приподнимите теплоизоляционную накладку щитка передка.

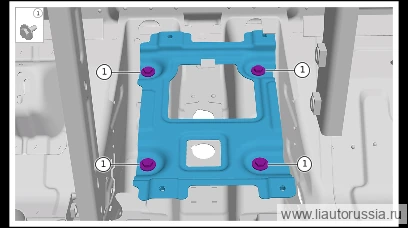

  2. Шаг 2

    Выверните крепёжные болты монтажного кронштейна медиасистемы HMI (4 шт.), снимите монтажный кронштейн медиасистемы HMI.

    🔧 головка 10 мм

Установка 2 шагов

  1. Шаг 1

    Установите монтажный кронштейн блока HMI, установите крепёжный болт(4 шт.) монтажного кронштейна блока HMI. X01-89140617 Болт с шестигранной головкой в сборе с плоской шайбой

    🔧 Торцевая головка 10 ммX01-89140617
  2. Шаг 2

    Верните на место теплоизоляционный коврик передней перегородки кузова.
