Центральная консоль в сборе — водозащитный кожух мультимедийной системы в сборе

Подготовительные работы 44

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. верхняя крышка кожуха направляющей сиденья
7. верхняя крышка кожуха направляющей сиденья
8. верхняя крышка кожуха направляющей сиденья
9. верхняя крышка кожуха направляющей сиденья
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. фонарь подсветки ног переднего ряда справа
12. левая защитная панель ножного пространства в сборе
13. левая нижняя облицовочная панель центральной консоли в сборе
14. Ковровые покрытия — коврик пола водителя в сборе
15. Решётка воздуховода обдува ног второго ряда левая.
16. педаль электронного акселератора в сборе
17. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
18. облицовка левого порога в сборе
19. Рукоятка внутренней рукоятки замка капота
20. облицовка нижней части левой стойки A в сборе.
21. Коврик водительского сиденья в сборе
22. Задняя секция воздуховода обдува ног второго ряда слева
23. Левый воздуховод обдува ног второго ряда — передний участок.
24. верхняя крышка кожуха направляющей сиденья
25. верхняя крышка кожуха направляющей сиденья
26. верхняя крышка кожуха направляющей сиденья
27. верхняя крышка кожуха направляющей сиденья
28. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
29. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
30. фонарь подсветки ног переднего ряда справа
31. правая защитная панель в ногах в сборе
32. бокс для телефона центральной консоли в сборе
33. Внутренняя антенна BLE
34. Корпус центральной консоли в сборе
35. средняя облицовка правой стойки B в сборе
36. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
37. облицовка нижней части правой стойки A в сборе.
38. Коврик переднего пассажирского места в сборе
39. Решётка воздуховода обдува ног второго ряда правая.
40. Коврик пола переднего пассажирского места в сборе
41. Воздуховод обдува ног правого второго ряда — задняя секция
42. Передняя секция воздуховода обдува ног второго ряда справа
43. Правый нижний монтажный кронштейн поперечной балки панели приборов.
44. Переходной воздуховод трёхзонного климат-контроля

Снятие 1 шагов

1.

   1

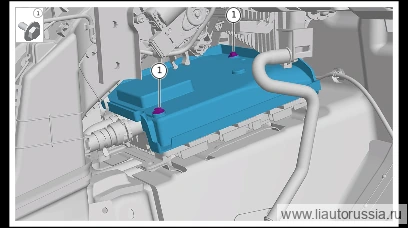

   Выверните крепёжные болты (2 шт.) водозащитного кожуха мультимедийной системы в сборе, снимите водозащитный кожух мультимедийной системы в сборе.

   🔧 головка 8 мм

Установка 1 шагов

1.

   1

   Установите крепёжный болт (2 шт.) водозащитного кожуха автомобильного мультимедийного блока. Q140B0512F62LS комбинация болта с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 8 мм

Моменты затяжки — сводка
