Переходной воздуховод трёхзонного климат-контроля

Воздуховод обдува ног второго ряда · Li L6 2024 · стр. 2732–2733 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Переходной воздуховод трёхзонного климат-контроля

Подготовительные работы 44

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. верхняя крышка кожуха направляющей сиденья
  11. верхняя крышка кожуха направляющей сиденья
  12. мягкий подголовник
  13. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  14. фонарь подсветки ног переднего ряда справа
  15. левая защитная панель ножного пространства в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. верхняя крышка кожуха направляющей сиденья
  18. верхняя крышка кожуха направляющей сиденья
  19. верхняя крышка кожуха направляющей сиденья
  20. верхняя крышка кожуха направляющей сиденья
  21. мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. фонарь подсветки ног переднего ряда справа
  24. правая защитная панель в ногах в сборе
  25. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Ковровые покрытия — коврик пола водителя в сборе
  28. Решётка воздуховода обдува ног второго ряда левая.
  29. педаль электронного акселератора в сборе
  30. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  31. облицовка левого порога в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. облицовка нижней части левой стойки A в сборе.
  34. Коврик водительского сиденья в сборе
  35. Задняя секция воздуховода обдува ног второго ряда слева
  36. Левый воздуховод обдува ног второго ряда — передний участок.
  37. Коврик переднего пассажирского места в сборе
  38. средняя облицовка правой стойки B в сборе
  39. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  40. облицовка нижней части правой стойки A в сборе.
  41. Решётка воздуховода обдува ног второго ряда правая.
  42. Коврик пола переднего пассажирского места в сборе
  43. Воздуховод обдува ног правого второго ряда — задняя секция
  44. Передняя секция воздуховода обдува ног второго ряда справа

Снятие 2 шагов

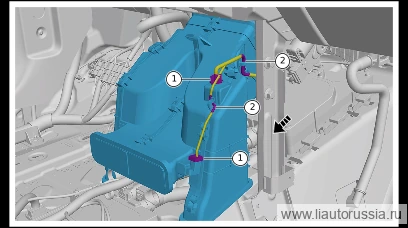

  1. Шаг 1

    Отсоедините разъём (2 шт.) жгута проводов переходного воздуховода трёхзонного климат-контроля с блоком HVAC в сборе.

  2. Отсоедините фиксирующую защёлку жгута проводов переходного воздуховода трёхзонного кондиционера от блока HVAC в сборе (2 шт.), отведите в сторону жгут проводов блока HVAC в сборе. 3. В направлении, указанном стрелкой, снимите переходный воздуховод трёхзонного кондиционера.

Установка 2 шагов

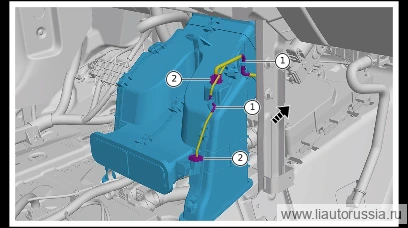

  1. Шаг 1

    Установите переходной воздуховод трёхзонного климат-контроля в направлении стрелки, верните жгут проводов блока HVAC в сборе (передний) в фиксирующий паз (2 шт.) переходного воздуховода трёхзонного климат-контроля.

  2. Подсоедините разъём жгута проводов (2 шт.) переднего блока HVAC в сборе и переходного воздуховода трёхзонного климат-контроля.
