Задняя секция воздуховода обдува ног второго ряда слева
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Решётка воздуховода обдува ног второго ряда левая.
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Ковровые покрытия — коврик пола водителя в сборе
- педаль электронного акселератора в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- Рукоятка внутренней рукоятки замка капота
- облицовка нижней части левой стойки A в сборе.
Снятие 3 шагов
-
Приподнимите коврик второго ряда в сборе вместе с ковролином второго ряда в сборе.
-
Снимите древовидные клипсы ковра водительского места в сборе (1 шт.), приподнимите ковёр водительского места в сборе до положения, позволяющего снять задний участок левого воздуховода обдува ног второго ряда.
-
Снимите кнопочную застёжку воздуховода обдува ног второго ряда левого заднего сиденья кондиционера (1 шт.), в направлении, указанном стрелкой, снимите воздуховод обдува ног второго ряда левого заднего сиденья кондиционера.
Установка 3 шагов
-

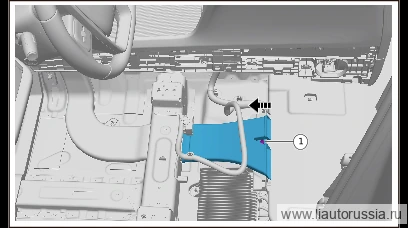

В направлении, указанном стрелкой, установите воздуховод обдува ног переднего кондиционера левый задний второго ряда, установите кнопочный фиксатор (1 шт.) воздуховода обдува ног переднего кондиционера левого заднего второго ряда.
-

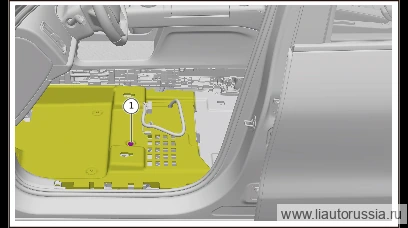

Установите на место коврик водительского места в сборе, установите фиксатор-ёлочку коврика водительского места в сборе (1 шт.). M01-89694202 Фиксатор-ёлочка.
M01-89694202 -
Верните на место коврик пола второго ряда в сборе с ковровым покрытием второго ряда в сборе.
