Воздуховод обдува ног правого второго ряда — задняя секция
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- облицовка нижней части правой стойки A в сборе.
- Решётка воздуховода обдува ног второго ряда правая.
Снятие 3 шагов
-
Приподнимите ковролин второго ряда в сборе вместе с ковриком второго ряда в сборе.
-
Снимите древовидные клипсы ковра переднего пассажирского места в сборе (1 шт.), приподнимите ковёр переднего пассажирского места в сборе до положения, позволяющего снять правый воздуховод обдува ног второго ряда переднего кондиционера.
-

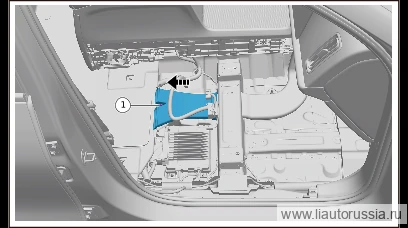

Снимите кнопочную застёжку воздуховода обдува ног второго ряда правого заднего сиденья кондиционера (1 шт.), в направлении, указанном стрелкой, снимите воздуховод обдува ног второго ряда правого заднего сиденья кондиционера.
Установка 3 шагов
-
Установите воздуховод обдува ног второго ряда (правый задний) передней климатической системы по направлению стрелки, установите разъёмный фиксатор воздуховода обдува ног второго ряда (правый задний) передней климатической системы (1 шт.).
-
Установите на место коврик переднего пассажирского места в сборе, установите древовидный фиксатор(1 шт.) коврика переднего пассажирского места в сборе.
-
Верните на место ковровое покрытие второго ряда в сборе с ковриком пола второго ряда в сборе.
