Передняя секция воздуховода обдува ног второго ряда справа

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. верхняя крышка кожуха направляющей сиденья
6. верхняя крышка кожуха направляющей сиденья
7. верхняя крышка кожуха направляющей сиденья
8. верхняя крышка кожуха направляющей сиденья
9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
10. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
11. фонарь подсветки ног переднего ряда справа
12. правая защитная панель в ногах в сборе
13. средняя облицовка правой стойки B в сборе
14. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
15. облицовка нижней части правой стойки A в сборе.
16. Коврик переднего пассажирского места в сборе
17. Коврик пола переднего пассажирского места в сборе
18. Решётка воздуховода обдува ног второго ряда правая.
19. Воздуховод обдува ног правого второго ряда — задняя секция

Снятие 2 шагов

1. 1

   Выверните крепёжные гайки переднего участка правого воздуховода обдува ног второго ряда (1 шт.).

   🔧 Головка 10 мм

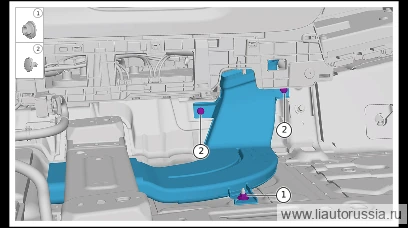

2.

   2

   Снимите фиксирующую защёлку переднего участка воздуховода обдува ног правого второго ряда (2 шт.), снимите передний участок воздуховода обдува ног правого второго ряда.

Установка 2 шагов

1.

   1

   Установите передний участок воздуховода обдува ног второго ряда (правый), установите фиксирующую защёлку переднего участка воздуховода обдува ног второго ряда (правый) (2 шт.). D01-89694103 Разъёмная защёлка (кнопка-защёлка)

   D01-89694103
2. 2

   Установите крепёжные гайки (1 шт.) переднего участка воздуховода обдува ног, второй ряд, правый. M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммM01-89320206

Моменты затяжки — сводка
