Левый воздуховод обдува ног второго ряда — передний участок.

Подготовительные работы 20

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. верхняя крышка кожуха направляющей сиденья
6. верхняя крышка кожуха направляющей сиденья
7. верхняя крышка кожуха направляющей сиденья
8. верхняя крышка кожуха направляющей сиденья
9. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
10. Решётка воздуховода обдува ног второго ряда левая.
11. фонарь подсветки ног переднего ряда справа
12. левая защитная панель ножного пространства в сборе
13. левая нижняя облицовочная панель центральной консоли в сборе
14. Ковровые покрытия — коврик пола водителя в сборе
15. педаль электронного акселератора в сборе
16. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
17. облицовка левого порога в сборе
18. Рукоятка внутренней рукоятки замка капота
19. облицовка нижней части левой стойки A в сборе.
20. Задняя секция воздуховода обдува ног второго ряда слева

Снятие 2 шагов

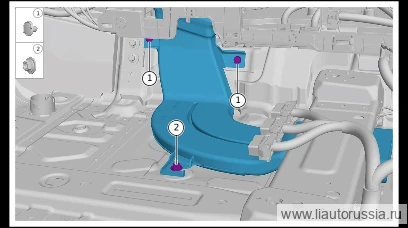

1.

   1

   Выверните крепёжные гайки переднего участка левого воздуховода обдува ног второго ряда (1 шт.).

   🔧 Головка 10 мм

2.

   2

   Снимите фиксирующую защёлку переднего участка воздуховода обдува ног левого второго ряда (2 шт.), снимите передний участок воздуховода обдува ног левого второго ряда.

Установка 2 шагов

1.

   1

   Установите передний участок воздуховода обдува ног второго ряда (левый), установите фиксирующую защёлку переднего участка воздуховода обдува ног второго ряда (левый) (2 шт.). D01-89694103 Разъёмная защёлка (кнопка-защёлка)

   D01-89694103
2. 2

   Установите крепёжные гайки (1 шт.) переднего участка воздуховода обдува ног, второй ряд, левый. M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммM01-89320206

Моменты затяжки — сводка
