Медиацентр HMI

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	Z8834I9750	Хомут трубки охлаждающей жидкости		Хомут трубки охлаждающей жидкости

Подготовительные работы 45

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. верхняя крышка кожуха направляющей сиденья
7. верхняя крышка кожуха направляющей сиденья
8. верхняя крышка кожуха направляющей сиденья
9. верхняя крышка кожуха направляющей сиденья
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. фонарь подсветки ног переднего ряда справа
12. левая защитная панель ножного пространства в сборе
13. левая нижняя облицовочная панель центральной консоли в сборе
14. Ковровые покрытия — коврик пола водителя в сборе
15. Решётка воздуховода обдува ног второго ряда левая.
16. педаль электронного акселератора в сборе
17. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
18. облицовка левого порога в сборе
19. Рукоятка внутренней рукоятки замка капота
20. облицовка нижней части левой стойки A в сборе.
21. Коврик водительского сиденья в сборе
22. Задняя секция воздуховода обдува ног второго ряда слева
23. Левый воздуховод обдува ног второго ряда — передний участок.
24. верхняя крышка кожуха направляющей сиденья
25. верхняя крышка кожуха направляющей сиденья
26. верхняя крышка кожуха направляющей сиденья
27. верхняя крышка кожуха направляющей сиденья
28. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
29. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
30. фонарь подсветки ног переднего ряда справа
31. правая защитная панель в ногах в сборе
32. бокс для телефона центральной консоли в сборе
33. Внутренняя антенна BLE
34. Корпус центральной консоли в сборе
35. средняя облицовка правой стойки B в сборе
36. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
37. облицовка нижней части правой стойки A в сборе.
38. Коврик переднего пассажирского места в сборе
39. Решётка воздуховода обдува ног второго ряда правая.
40. Коврик пола переднего пассажирского места в сборе
41. Воздуховод обдува ног правого второго ряда — задняя секция
42. Передняя секция воздуховода обдува ног второго ряда справа
43. Правый нижний монтажный кронштейн поперечной балки панели приборов.
44. Переходной воздуховод трёхзонного климат-контроля
45. Центральная консоль в сборе — водозащитный кожух мультимедийной системы в сборе

Снятие 7 шагов

1.

   1

   При необходимости замены блока HMI необходимо заранее выполнить отвязку блока HMI (если выполняется только демонтаж/монтаж без диагностики, начните сразу с шага 3). 1 . Нажмите «Диагностика ЭБУ». 2 . Выберите ЭБУ, в качестве примера здесь взят «HU». 3 . Текущий ЭБУ отображает соответствующее название ЭБУ. 4 . Нажмите «Специальные функции». 5 . Нажмите специальную функцию «Отвязка HU». 6 . Нажмите «Подтвердить». 7 . По завершении выполнения отобразится результат отвязки HU.

   Примечание

   • При необходимости замены блока HMI выполняйте операции последовательно начиная с шага.
   • Если выполняется только демонтаж блока HMI без замены, выполняйте операции последовательно начиная с шага.

2.

   2

   Глубокий сброс устройства к заводским настройкам.

   IA666666

   Примечание

   • Для глубокого сброса устройства к заводским настройкам требуется пароль.
   • Пароль: LIA666666 1.
   • Нажмите «Диагностика ECU». 2.
   • Выберите ECU, в качестве примера здесь используется «HU». 3.
   • Текущий ECU отображает соответствующее имя ECU. 4.
   • Нажмите «Специальные функции». 5.
   • Нажмите специальную функцию «Глубокий сброс устройства к заводским настройкам». 6.
   • Нажмите «Подтвердить». 7.
   • По завершении выполнения отобразится результат глубокого сброса устройства к заводским настройкам.

3.

   3

   Отсоедините разъём жгута проводов медиацентра HMI (13 шт.).

4.

   4

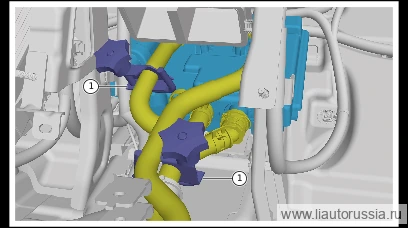

   Установите хомут трубки охлаждающей жидкости.

5.

   5

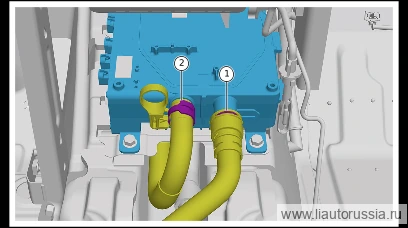

   Подденьте фиксирующий хомут (1 шт.), отсоедините подводящий шланг ОЖ ADAS (внутренний) от медиасистемы HMI.
6. 6

   Ослабьте фиксирующий зажим(1 шт.), отсоедините подводящую трубку охлаждающей жидкости от блока HMI.

   Примечание. Обязательно! Демонтаж выполняйте только после остывания охлаждающей жидкости в магистрали, во избежание ожога высокой температурой! Перед отсоединением отводящего шланга выполните гидроизоляцию блока HMI.

7.

   7

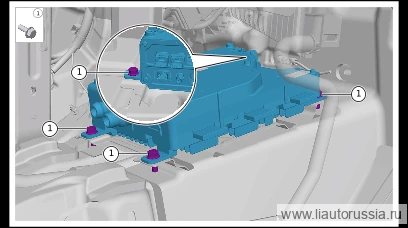

   Выверните крепёжные болты(4 шт.) медиасистемы HMI, снимите медиасистему HMI.

   Примечание. При извлечении медиасистемы HMI следите, чтобы разъём медиасистемы HMI был направлен вверх, во избежание попадания охлаждающей жидкости из медиасистемы HMI в салон автомобиля.

Установка 5 шагов

1.

   1

   Установите медиасистему HMI, установите крепёжные болты медиасистемы HMI (4 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70

2.

   2

   Подсоедините подводящую трубку ОЖ медиасистемы к медиасистеме HMI, установите фиксирующий зажим (1 шт.).
3. 3

   Подсоедините подводящий шланг охлаждающей жидкости ADAS (внутренний), установите фиксирующий хомут(1 шт.).

4.

   4

   Ослабьте зажим трубки охлаждающей жидкости.

5.

   5

   Подсоедините разъём жгута проводов медиацентра HMI (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены медиасистемы HMI
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
