Механизм газораспределения — Центральный палец (с уплотнительным кольцом)

Подготовительные работы 46

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Декоративный кожух двигателя в сборе
9. Декоративный колпачок
10. Основной рычаг щётки стеклоочистителя в сборе
11. Дополнительный рычаг щётки стеклоочистителя в сборе
12. Задний уплотнитель моторного отсека
13. Передняя защита моторного отсека
14. Левый уплотнитель моторного отсека
15. Левая защита моторного отсека в сборе
16. Правый уплотнитель моторного отсека
17. Правая защита моторного отсека в сборе
18. Облицовочная панель вентиляции переднего щита в сборе
19. Верхний узел второй защитной стенки в сборе
20. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
21. Декоративный кожух двигателя в сборе
22. Воздушный фильтр в сборе
23. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
24. Впускной коллектор в сборе
25. правая опора переднего силового агрегата в сборе
26. Кронштейн переднего датчика кислорода
27. Правый кронштейн опоры силового агрегата
28. Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
29. Компоненты впускных трубопроводов — Выходная трубка интеркулера VII
30. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
31. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
32. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
33. Верхняя уплотнительная прокладка топливного насоса высокого давления
34. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
35. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
36. Кронштейн топливной подающей трубки
37. Кронштейн крепления декоративного кожуха
38. Крышка головки блока цилиндров в сборе
39. Подъём и опускание автомобиля
40. Нижняя защита переднего бампера в сборе
41. Колесо в сборе (алюминиевое)
42. Накладка правой передней колёсной арки в сборе
43. Подкрылок правого переднего колеса в сборе
44. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
45. Шкив и натяжной ролик, узел — Ремень
46. Демпферный шкив

Снятие 1 шагов

1.

   1

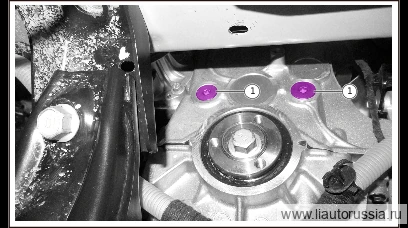

   Выверните центральный палец (с уплотнительным кольцом).

   🔧 насадка-бита H6

   Примечание

   • При демонтаже центрального пальца (с уплотнительным кольцом) осторожно извлеките центральный палец (с уплотнительным кольцом), чтобы не повредить его.
   • Если уплотнительное кольцо повреждено, замените его новым.

Установка 1 шагов

1.

   1

   Установите центральный палец (с уплотнительным кольцом).

   ⚙︎ (23.5±2.35) Н·м🔧 насадка-бита H6

   Примечание

   • При установке центрального пальца (с уплотнительным кольцом) осторожно установите центральный палец (с уплотнительным кольцом), чтобы не повредить его.
   • Если уплотнительное кольцо повреждено, замените его новым.
   • Момент затяжки: (23,5±2,35) Н·м.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
