Теплоизоляционный мат центрального тоннеля

Подготовительные работы 53

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
7. Складывание и поднятие спинки сиденья второго ряда
8. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
9. средняя облицовка правой стойки B в сборе
10. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
11. правая боковая крышка панели приборов
12. облицовка нижней части правой стойки A в сборе.
13. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
14. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
15. облицовка левого порога в сборе
16. левая боковая крышка панели приборов
17. облицовка нижней части левой стойки A в сборе.
18. педаль электронного акселератора в сборе
19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
20. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
21. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
22. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
23. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
24. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
25. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
26. крышка заднего торца направляющей, левая сторона
27. правый кожух заднего торца направляющей (переднее пассажирское)
28. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
29. левая нижняя облицовочная панель центральной консоли в сборе
30. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
31. корпус центральной консоли в сборе
32. Решётка обдува ног второго ряда слева
33. Коврик салона, водительское сиденье
34. Коврик водительского сиденья в сборе
35. Правая решётка обдува ног второго ряда.
36. Коврик салона, переднее пассажирское сиденье
37. Коврик пола переднего пассажирского места в сборе
38. Передняя секция центрального воздуховода обдува лица второго ряда
39. Нагнетательный вентилятор в сборе.
40. Кронштейн нагнетательного вентилятора.
41. Кронштейн нагнетательного вентилятора.
42. Левый кронштейн нагнетательного вентилятора.
43. Правый кронштейн нагнетательного вентилятора.
44. Воздуховод обдува лица у правой стойки B — левый нижний участок.
45. Правая нижняя секция воздуховода обдува лица левой стойки B
46. Переходной воздуховод трёхзонного климат-контроля
47. Блок позиционирования
48. Контроллер FSD
49. Компоненты переднего пола — монтажный кронштейн P-BOX в сборе
50. Блок управления подушками безопасности в сборе
51. блок управления пневмоподвеской
52. Задний кронштейн контроллера FSD
53. Передний кронштейн контроллера FSD

Снятие 4 шагов

1.

   1

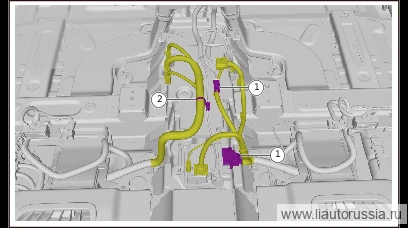

   Отсоедините разъём жгута проводов кузова в сборе (2 шт.).
2. 2

   Отсоедините соединительную защёлку (1 шт.) жгута проводов кузова в сборе и жгута проводов панели приборов.

3.

   3

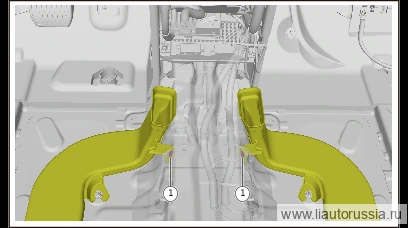

   Расстыкуйте фиксаторы крепления (2 шт.) переднего участка воздуховода обдува ног левой стороны второго ряда и переднего участка воздуховода обдува ног правой стороны второго ряда.

4.

   4

   Отсоедините фиксирующую защёлку (2 шт.) теплоизоляционного мата центрального тоннеля, приподнимите ковёр, снимите теплоизоляционный мат центрального тоннеля.

Установка 4 шагов

1.

   1

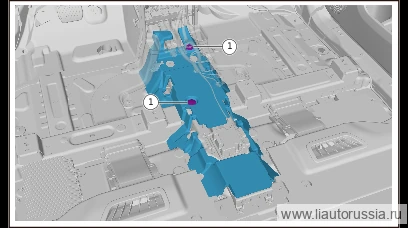

   Приподнимите ковёр, установите теплоизоляционный мат центрального тоннеля, установите фиксирующую защёлку теплоизоляционного мата центрального тоннеля (2 шт.).

2.

   2

   Установите фиксирующие защёлки (2 шт.) левого воздуховода обдува ног второго ряда — передний участок, правого воздуховода обдува ног второго ряда — передний участок.

3.

   3

   Подсоедините разъём (2 шт.) жгута проводов кузова в сборе.
4. 4

   Установите соединительную защёлку (1 шт.) между жгутом проводов кузова в сборе и жгутом проводов панели приборов.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
