Кронштейн нагнетательного вентилятора.

Подготовительные работы 20

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. крышка заднего торца направляющей, левая сторона
13. правый кожух заднего торца направляющей (переднее пассажирское)
14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе
19. Передняя секция центрального воздуховода обдува лица второго ряда
20. Нагнетательный вентилятор в сборе.

Снятие 1 шагов

1.

   1

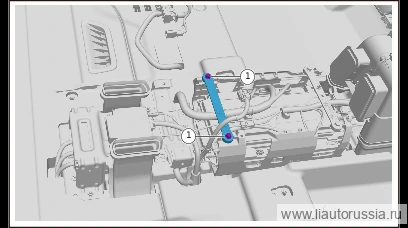

   Выверните крепёжный болт кронштейна вентилятора наддува (2 шт.), снимите кронштейн вентилятора наддува.

   🔧 головка (торцевой ключ) 10 мм

Установка 1 шагов

1.

   1

   Установите кронштейн нагнетательного вентилятора, установите крепёжные болты (2 шт.) кронштейна нагнетательного вентилятора. Q1860620F61 Шестигранный фланцевый болт. Момент: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61
