Блок позиционирования

Система автономного вождения · Li L7 2022–2023 · стр. 141–142 оригинала
2 шагов снятия2 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Блок позиционирования

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда

Снятие 2 шагов

  1. Отсоедините разъём жгута проводов блока позиционирования (3 шт.).

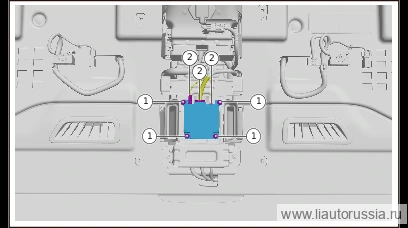

  2. Выверните крепёжные гайки блока позиционирования (4 шт.), снимите блок позиционирования.

    🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

Установка 2 шагов

  1. Шаг 1

    Установите блок позиционирования, установите крепёжные гайки блока позиционирования (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

  2. Подсоедините разъём жгута проводов блока позиционирования (3 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите блок позиционирования, установите крепёжные гайки блока поз…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
