Правый кронштейн нагнетательного вентилятора.

Подготовительные работы 22

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. крышка заднего торца направляющей, левая сторона
13. правый кожух заднего торца направляющей (переднее пассажирское)
14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе
19. Передняя секция центрального воздуховода обдува лица второго ряда
20. Нагнетательный вентилятор в сборе.
21. Кронштейн нагнетательного вентилятора.
22. Кронштейн нагнетательного вентилятора.

Снятие 3 шагов

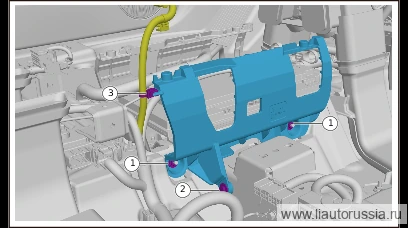

1.

   1

   Отсоедините фиксирующую защёлку жгута проводов кузова и правого кронштейна вентилятора наддува (1 шт.).
2. 2

   Выверните крепёжные болты (1 шт.) правого кронштейна нагнетательного вентилятора.

   🔧 головка 10 мм
3. 3

   Выверните крепёжные гайки правого кронштейна нагнетательного вентилятора (2 шт.), снимите правый кронштейн нагнетательного вентилятора. Используйте

   🔧 головка 10 мм

Установка 3 шагов

1.

   1

   Установите правый кронштейн вентилятора наддува, установите крепёжную гайку (2 шт.) правого кронштейна вентилятора наддува. M01-89320206Комплект шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 9±1.5 Н·м

   ⚙︎ 9±1.5 Н·м🔧 Торцевая головка 10 ммM01-89320206
2. 2

   Заверните крепёжный болт правого кронштейна вентилятора наддува (1 шт.). Q140B0625F36L Болт с шестигранной головкой в сборе с плоской шайбой Момент: 9±1.5 Н·м

   ⚙︎ 9±1.5 Н·м🔧 головка (торцевой ключ) 10 мм
3. 3

   Установите фиксирующую защёлку жгута проводов кузова и правого кронштейна нагнетательного вентилятора.

Моменты затяжки — сводка
