Задний кронштейн контроллера FSD

Система автономного вождения · Li L7 2022–2023 · стр. 133–134 оригинала
2 шагов снятия2 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Задний кронштейн контроллера FSD

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда
  20. Нагнетательный вентилятор в сборе.

Снятие 2 шагов

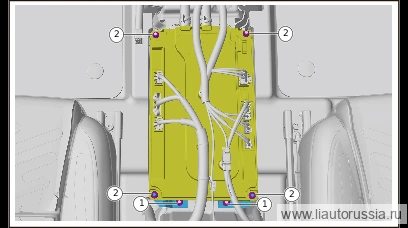

  1. Шаг 1

    Выверните крепёжную гайку контроллера FSD (4 шт.), приподнимите контроллер FSD.

    🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

  2. Выверните крепёжную гайку заднего кронштейна контроллера FSD (2 шт.), снимите задний кронштейн контроллера FSD. Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

Установка 2 шагов

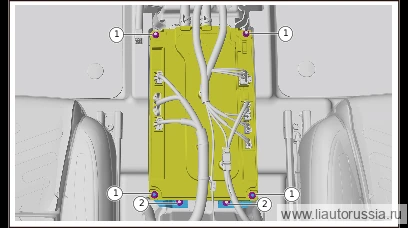

  1. Шаг 1

    Установите задний кронштейн контроллера FSD, установите крепёжную гайку заднего кронштейна контроллера FSD (2 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

  2. Установите контроллер FSD, установите крепёжную гайку контроллера FSD (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

Моменты затяжки — сводка

ОперацияМомент
Установите задний кронштейн контроллера FSD, установите крепёжную гайк…9±1 Н·м
Установите контроллер FSD, установите крепёжную гайку контроллера FSD…9±1 Н·м
