Контроллер FSD

Система автономного вождения · Li L7 2022–2023 · стр. 130–132 оригинала
5 шагов снятия5 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Контроллер FSD

Подготовительные работы 24

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда
  20. Нагнетательный вентилятор в сборе.
  21. Кронштейн нагнетательного вентилятора.
  22. Кронштейн нагнетательного вентилятора.
  23. Правый кронштейн нагнетательного вентилятора.
  24. Меры предосторожности при снятии FSD/HVAC/боковой защитной панели

Снятие 5 шагов

  1. Шаг 1

    Отсоедините разъём жгута проводов контроллера FSD (7 шт.).

  2. Отсоедините фиксатор жгута проводов контроллера FSD (3 шт.).

    Примечание
    • После отсоединения разъёма жгута проводов контроллера FSD заклейте разъём контроллера FSD изолентой.
    • Подложите полотенце или впитывающую ткань под патрубки контроллера FSD.

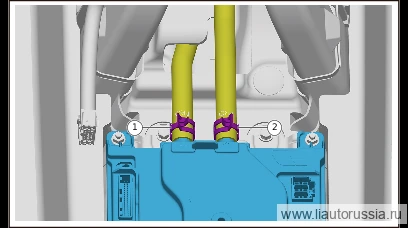

  3. Шаг 3

    Ослабьте хомут подводящего шланга ОЖ ADAS (внутреннего), отсоедините подводящий шланг ОЖ ADAS (внутренний) от контроллера FSD.

  4. Ослабьте хомут отводящего шланга ОЖ ADAS (внутреннего), отсоедините отводящий шланг ОЖ ADAS (внутренний) от контроллера FSD.

    Примечание
    • Обязательно! Дождитесь охлаждения охлаждающей жидкости в магистрали, чтобы избежать ожогов от высокой температуры! Перед отсоединением отводящего шланга выполните гидроизоляцию контроллера FSD.
    • Перед ослаблением шлангов сначала откройте крышку интегрированного расширительного бачка, чтобы сбросить давление в системе охлаждения электродвигателя и батареи.
    • После сброса давления пережмите ADAS подводящий шланг (внутренний) и ADAS отводящий шланг (внутренний) зажимом для шлангов.

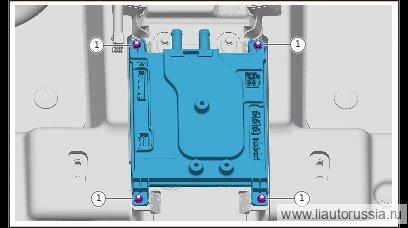

  5. Шаг 5

    Выверните крепёжные гайки контроллера FSD (4 шт.), снимите контроллер FSD.

    🔧 головка Примечание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом снятии/установке подлежит замене на новую 10 ммодноразовая деталь
    Примечание. При извлечении контроллера FSD следите, чтобы патрубки контроллера FSD были направлены вверх, чтобы избежать попадания охлаждающей жидкости из контроллера FSD в салон автомобиля.

Установка 5 шагов

  1. Шаг 1

    Установите контроллер FSD, установите крепёжные гайки контроллера FSD (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом снятии/установке подлежит замене на новую 10 ммодноразовая деталь
  2. Шаг 2

    Подсоедините отводящий шланг ОЖ ADAS (внутренний) к контроллеру FSD, установите хомут отводящего шланга ОЖ ADAS (внутреннего).

  3. Подсоедините подводящий шланг ОЖ ADAS (внутренний) к контроллеру FSD, установите хомут подводящего шланга ОЖ ADAS (внутреннего).

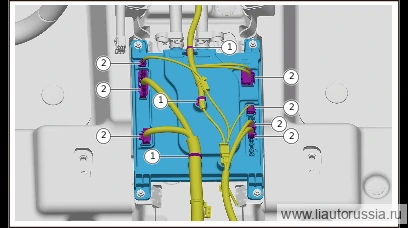

  4. Шаг 4

    Установите фиксатор жгута проводов контроллера FSD (3 шт.).

  5. Подсоедините разъём жгута проводов контроллера FSD (7 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите контроллер FSD, установите крепёжные гайки контроллера FSD…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
