Левый кронштейн нагнетательного вентилятора.

Воздуховод обдува ног второго ряда · Li L7 2022–2023 · стр. 2836–2837 оригинала
2 шагов снятия2 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левый кронштейн нагнетательного вентилятора.

Подготовительные работы 22

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда
  20. Нагнетательный вентилятор в сборе.
  21. Кронштейн нагнетательного вентилятора.
  22. Кронштейн нагнетательного вентилятора.

Снятие 2 шагов

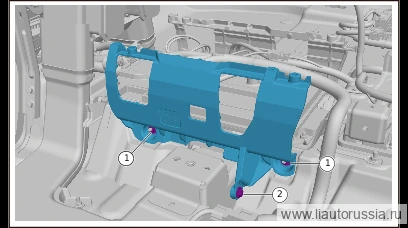

  1. Шаг 1

    Выверните крепёжную гайку левого кронштейна вентилятора наддува (2 шт.).

    🔧 головка (торцевой ключ) 10 мм

  2. Выверните крепёжный болт (1 шт.) левого кронштейна нагнетательного вентилятора, снимите левый кронштейн нагнетательного вентилятора.

    🔧 головка 10 мм

Установка 2 шагов

  1. Шаг 1

    Установите левый кронштейн нагнетательного вентилятора, установите крепёжные гайки левого кронштейна нагнетательного вентилятора (2 шт.). M01-89320206 Шестигранная фланцевая гайка в сборе с плоской шайбой. Момент затяжки: 9±1,5 Н·м. Используйте

    ⚙︎ 9±1.5 Н·м🔧 головка 10 ммM01-89320206

  2. Установите крепёжные болты (1 шт.) левого кронштейна вентилятора наддува. Комплект: болт с шестигранной головкой и плоская шайба Q140B0625F36L Момент затяжки: 9±1.5 Н·м

    ⚙︎ 9±1.5 Н·м🔧 головка 10 мм

Моменты затяжки — сводка

ОперацияМомент
Установите левый кронштейн нагнетательного вентилятора, установите кре…9±1.5 Н·м
Установите крепёжные болты (1 шт.) левого кронштейна вентилятора надду…9±1.5 Н·м
