Блок управления подушками безопасности в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
6. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
7. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
10. крышка заднего торца направляющей, левая сторона
11. правый кожух заднего торца направляющей (переднее пассажирское)
12. Двери багажника на электроприводе книга владельца
13. Аккумулятор книга владельца
14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе

Снятие 2 шагов

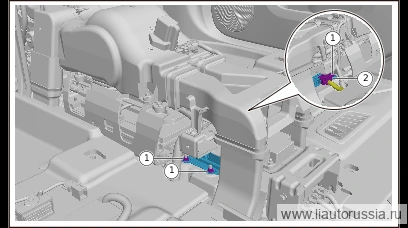

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов блока управления подушками безопасности в сборе.
2. 2

   Выверните крепёжную гайку блока управления подушками безопасности в сборе (3 шт.), снимите блок управления подушками безопасности в сборе.

   🔧 головка 10 ммодноразовая деталь

   Примечание. Гайка с шестигранной головкой и фланцем Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой.

Установка 2 шагов

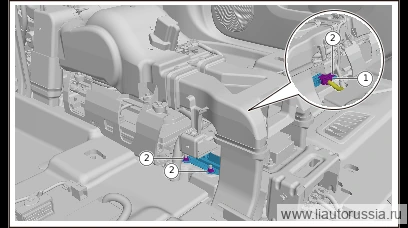

1.

   1

   Установите блок управления подушками безопасности в сборе, установите крепёжную гайку (3 шт.) блока управления подушками безопасности в сборе. Гайка фланцевая шестигранная Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: гайка фланцевая шестигранная Q32006F36 является деталью одноразового использования, после каждого демонтажа необходимо заменять её новой деталью 10 ммодноразовая деталь

2.

   2

   ★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Замена и калибровка ACU
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
