Компоненты переднего пола — монтажный кронштейн P-BOX в сборе

Подготовительные работы 21

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Регулировка положения сиденья водителя в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
13. крышка заднего торца направляющей, левая сторона
14. правый кожух заднего торца направляющей (переднее пассажирское)
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе
19. Передняя секция центрального воздуховода обдува лица второго ряда
20. Нагнетательный вентилятор в сборе.
21. Блок позиционирования

Снятие 3 шагов

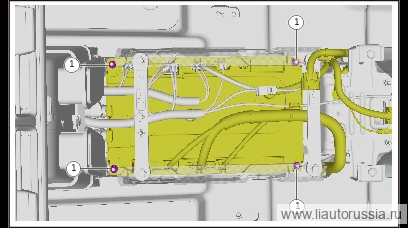

1.

   1

   Выверните гайки крепления узла блока управления FSD (4 шт.), приподнимите узел блока управления FSD на определённую высоту.

   🔧 Головка Внимание: при подъёме следите за длиной жгута проводов, чтобы не повредить жгут проводов 10 мм

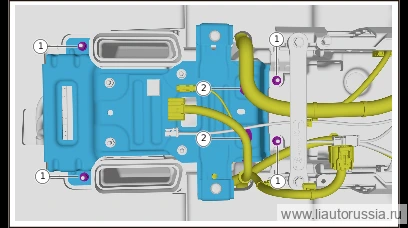

2.

   2

   Выверните крепёжные гайки монтажного кронштейна P-BOX в сборе (4 шт.).

   🔧 Головка Примечание: шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой 10 ммодноразовая деталь
3. 3

   Отсоедините защёлки жгута проводов кузова (2 шт.), снимите монтажный кронштейн P-BOX в сборе.

Установка 3 шагов

1.

   1

   Установите монтажный кронштейн P-BOX в сборе, установите крепёжные гайки монтажного кронштейна P-BOX в сборе (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 4.5±1 Н·м

   ⚙︎ 4.5±1 Н·м🔧 головка 10 мм Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую детальодноразовая деталь
2. 2

   Установите фиксирующую защёлку жгута проводов кузова (2 шт.).

3.

   3

   Установите на место узел контроллера FSD, установите крепёжные гайки узла контроллера FSD (4 шт.). Q32006F36 Шестигранная фланцевая гайка Момент затяжки: 4.5±1 Н·м

   ⚙︎ 4.5±1 Н·м🔧 Головка 10 мм

Моменты затяжки — сводка
