Жгут проводов MiniFakra

Низковольтные жгуты · Li L7 2022–2023 · стр. 2125–2128 оригинала
8 шагов снятия7 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов MiniFakra

Подготовительные работы 65

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Складывание и поднятие спинки сиденья второго ряда
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  9. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  10. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  11. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  14. крышка заднего торца направляющей, левая сторона
  15. правый кожух заднего торца направляющей (переднее пассажирское)
  16. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  17. левая нижняя облицовочная панель центральной консоли в сборе
  18. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  19. корпус центральной консоли в сборе
  20. подсветка ног левого переднего ряда
  21. левая защитная панель ножного пространства в сборе
  22. левая боковая крышка панели приборов
  23. нижняя левая защитная панель в сборе
  24. облицовка верхней части левой стойки A в сборе
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. верхний кожух рулевой колонки в сборе
  28. нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. облицовка верхней части правой стойки А в сборе
  36. правая боковая крышка панели приборов
  37. фонарь подсветки ног переднего ряда справа
  38. правая защитная панель в ногах в сборе
  39. плафон освещения перчаточного ящика
  40. Демонтаж узла панели приборов в сборе
  41. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  42. средняя облицовка правой стойки B в сборе
  43. облицовка верхней части левой стойки B в сборе.
  44. облицовка верхней части правой стойки B в сборе.
  45. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  46. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
  47. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
  48. облицовка верхней части левой стойки D в сборе.
  49. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
  50. облицовка верхней части левой стойки C в сборе
  51. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
  52. Поручень потолка переднего ряда в сборе
  53. Поручень потолка переднего ряда в сборе
  54. Поручень потолка заднего левого ряда в сборе
  55. Поручень потолка заднего ряда справа в сборе
  56. кожух потолочного мультимедийного экрана в сборе
  57. Верхний кожух внутреннего зеркала заднего вида в сборе
  58. Нижний кожух внутреннего зеркала заднего вида в сборе
  59. передний плафон освещения для чтения в сборе
  60. Левый солнцезащитный козырёк в сборе
  61. Правый солнцезащитный козырёк в сборе
  62. Крепёжный крючок солнцезащитного козырька
  63. Крепёжный крючок солнцезащитного козырька
  64. Демонтаж/монтаж узла потолка
  65. Экран второго ряда в сборе

Снятие 8 шагов

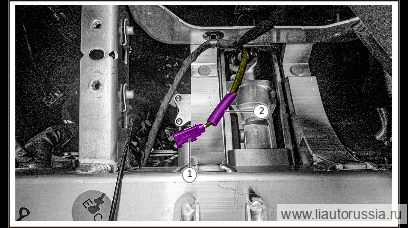

  1. Шаг 1

    Обрежьте разъём жгута проводов MiniFakra 1.

  2. Оберните жгут проводов MiniFakra 1 термоусадочной трубкой.

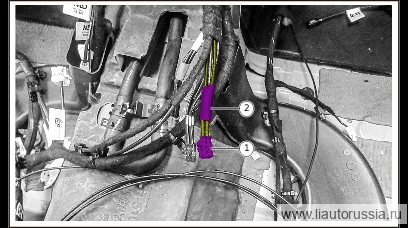

  3. Шаг 3

    Обрежьте разъём жгута проводов MiniFakra 1.

  4. Оберните жгут проводов MiniFakra 1 термоусадочной трубкой.

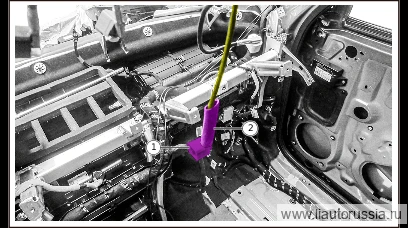

  5. Шаг 5

    Обрежьте разъём жгута проводов MiniFakra 1.

  6. Оберните жгут проводов MiniFakra 1 термоусадочной трубкой.

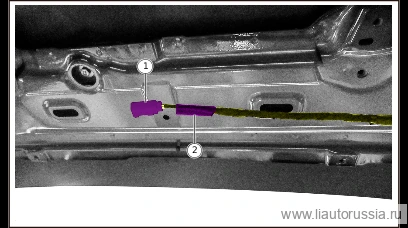

  7. Шаг 7

    Обрежьте разъём жгута проводов MiniFakra 1.

  8. Оберните жгут проводов MiniFakra 1 термоусадочной трубкой.

Установка 7 шагов

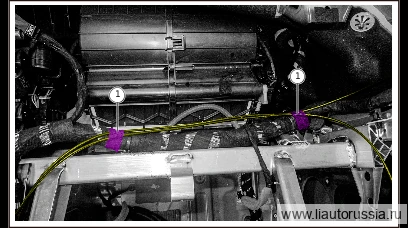

  1. Шаг 1

    Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.

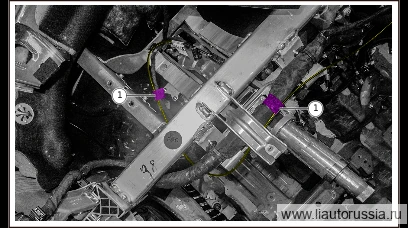

  2. Шаг 2

    Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.

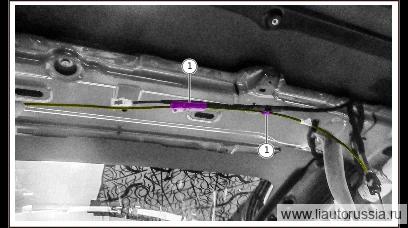

  3. Шаг 3

    Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.

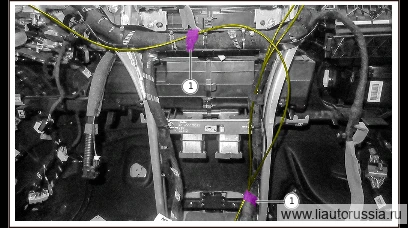

  4. Шаг 4

    Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.

  5. Шаг 5

    Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.

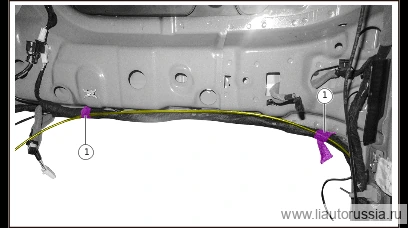

  6. Шаг 6

    Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.

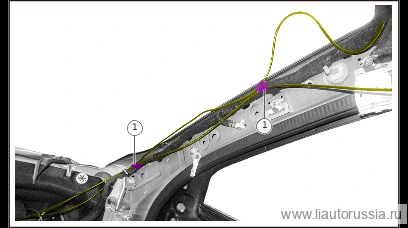

  7. Шаг 7

    Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
