Компонент заднего подрамника: подузел заднего подрамника в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
2	OA4LBVSG94	Опоры переднего и заднего подрамников	—	Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 44

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Сервисная процедура разблокировки электронного стояночного тормоза
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Высоковольтная система книга владельца
7. Подъём и опускание автомобиля
8. Колесо в сборе (алюминиевое)
9. задний датчик высоты с тягой в сборе
10. верхний кронштейн левого заднего датчика высоты
11. нижний кронштейн левого заднего датчика высоты
12. Стопорная гайка приводного вала
13. Компоненты заднего тормоза — задний тормозной диск
14. двухчиповый датчик скорости вращения колеса
15. Компоненты заднего стабилизатора — соединительная тяга заднего стабилизатора в сборе
16. защитный щиток (левый задний)
17. Демонтаж/монтаж узла левого заднего поворотного кулака со ступичным подшипником
18. жгут проводов датчика скорости вращения левого заднего колеса в сборе
19. Компоненты левого заднего рычага подвески — левый задний рычаг регулировки схождения в сборе
20. левый задний верхний поперечный рычаг в сборе
21. Компоненты правого заднего рычага подвески — задний продольный рычаг в сборе
22. Компоненты правого заднего рычага подвески — задний рычаг регулировки развала в сборе
23. Колесо в сборе (алюминиевое)
24. задний датчик высоты с тягой в сборе
25. Компоненты пневматического управления — верхний кронштейн правого заднего датчика высоты
26. Компоненты пневматического управления — нижний кронштейн правого заднего датчика высоты
27. Стопорная гайка приводного вала
28. Компоненты заднего тормоза — задний тормозной диск
29. двухчиповый датчик скорости вращения колеса
30. пылезащитный щиток правый задний
31. Снятие и установка узла поворотного кулака правого заднего и ступичного подшипникового узла
32. жгут проводов датчика скорости вращения правого заднего колеса в сборе
33. правый задний рычаг регулировки схождения в сборе
34. правый задний верхний поперечный рычаг в сборе
35. Компоненты правого заднего рычага подвески — задний продольный рычаг в сборе
36. Компоненты правого заднего рычага подвески — задний рычаг регулировки развала в сборе
37. Компоненты заднего стабилизатора — соединительная тяга заднего стабилизатора в сборе
38. Компоненты заднего стабилизатора — задний поперечный стабилизатор в сборе
39. Защита топливного бака
40. Подвеска глушителя выпускной системы
41. Задний глушитель в сборе
42. Корпус защиты адсорбера в сборе
43. Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
44. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 30 шагов

1.

   1

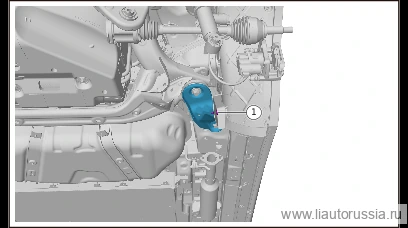

   Снимите фиксирующие клипсы правого заднего подкрылка в сборе.

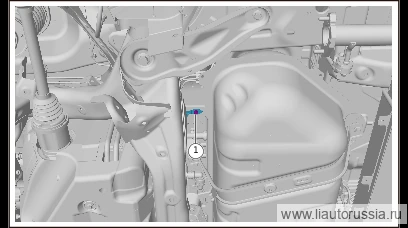

2.

   2

   Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя, отсоедините провод массы заднего электродвигателя от кузова.

   🔧 Головка 10 мм

3.

   3

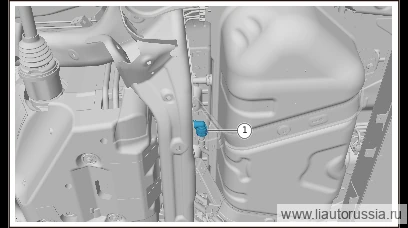

   Извлеките стопорную пружинную скобу водяного шланга отвода 1 заднего электродвигателя, отсоедините водяной шланг отвода 1 заднего электродвигателя от нейлоновой трубки отвода воды заднего электродвигателя.

   Примечание

   • Используйте подходящую ёмкость для сбора остатков охлаждающей жидкости.
   • После отсоединения необходимо загерметизировать разъёмы, чтобы предотвратить попадание загрязнений в трубопровод.

4.

   4

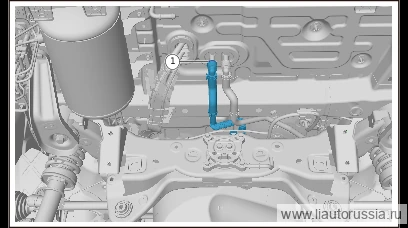

   Извлеките стопорную пружинную скобу подводящего водяного шланга заднего электродвигателя (1 шт.), отсоедините подводящий водяной шланг заднего электродвигателя от резинового защитного чехла в сборе.

   Примечание

   • Используйте подходящую ёмкость для сбора остатков охлаждающей жидкости.
   • После отсоединения необходимо загерметизировать разъединённые концы, чтобы предотвратить попадание загрязнений в трубопровод.

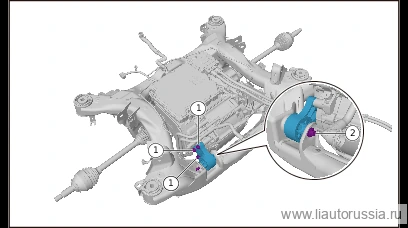

5.

   5

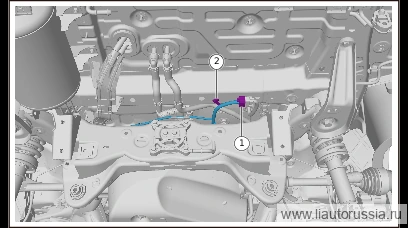

   Отсоедините разъём жгута проводов заднего электродвигателя в сборе (1 шт.).
6. 6

   Отсоедините крепёжный фиксатор (1 шт.) жгута проводов заднего электродвигателя в сборе.

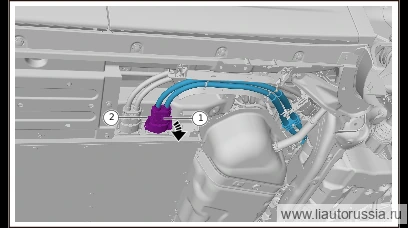

7.

   7

   Разблокируйте фиксатор. 2 . Медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (1 шт.).

8.

   8

   Отсоедините фиксирующую защёлку высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).
9. 9

   Выверните крепёжные болты высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.).

   🔧 Головка 10 мм

10.

    10

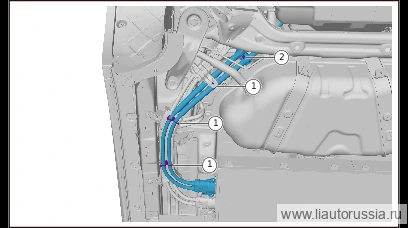

    Установите опору переднего и заднего подрамников в точках опоры переднего подрамника в сборе и мультимодального электропривода в сборе.

    Примечание. При использовании приспособления опоры переднего и заднего подрамников необходимо обязательно установить его в точках опоры, во избежание падения заднего подрамника в сборе; операция требует совместной работы двух специалистов по ремонту.

11.

    11

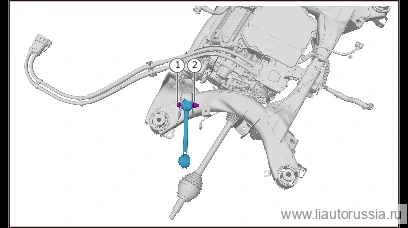

    Выверните крепёжный болт переднего соединительного кронштейна заднего подрамника и заднего соединительного кронштейна заднего подрамника (4 шт.).

    🔧 Головка Внимание: X01-89185023 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммX01-89185023одноразовая деталь
12. 12

    Выверните крепёжные болты заднего подрамника в сборе (4 шт.), снимите переднюю соединительную пластину заднего подрамника и заднюю соединительную пластину заднего подрамника, медленно опустите задний подрамник в сборе с компонентами и извлеките высоковольтный жгут проводов от аккумуляторной батареи к заднему электродвигателю через верхний конец топливозаливной трубы в сборе.

    🔧 Головка Внимание: X01-89185070 комплект из шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 21 ммX01-89185070одноразовая деталь

    Примечание

    • После демонтажа узла заднего подрамника в сборе центр тяжести автомобиля изменится, что приведёт к неустойчивости на подъёмнике, в связи с чем необходимо обеспечить дополнительную опору автомобиля.
    • При демонтаже узла заднего подрамника в сборе используйте инструмент-опору для плавного и медленного опускания, требуется участие двух специалистов по ремонту.

13.

    13

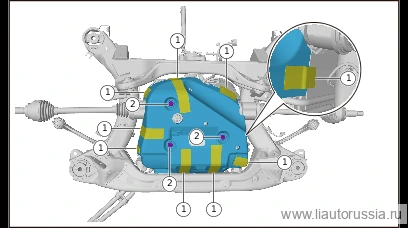

    Отсоедините клеевую застёжку крепления шумоизоляционного мата заднего электродвигателя привода (нижняя часть) (9 шт.).
14. 14

    Выверните крепёжный болт (3 шт.) шумоизоляционного мата заднего приводного электродвигателя (нижняя часть), снимите шумоизоляционный мат заднего приводного электродвигателя (нижняя часть).

    🔧 Головка 10 мм

15.

    15

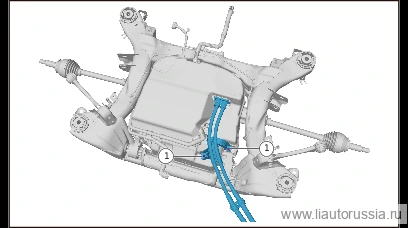

    Выверните крепёжный болт высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (2 шт.), отсоедините высоковольтный жгут проводов от тяговой аккумуляторной батареи до заднего электродвигателя от заднего электропривода в сборе.

    🔧 Головка 8 мм

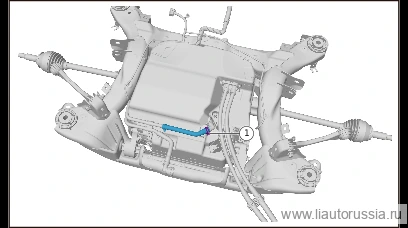

16.

    16

    Ослабьте стопорный хомут отводящего водяного шланга заднего электродвигателя (1 шт.), отсоедините отводящий водяной шланг заднего электродвигателя от заднего электропривода в сборе.

    Примечание

    • При установке стопорного хомута обязательно используйте клещи для шланговых хомутов, запрещается использовать плоскогубцы, переставные клещи и другие инструменты, иначе это приведёт к повреждению стопорного хомута и нарушению герметичности.
    • Используйте подходящую ёмкость для сбора остатков охлаждающей жидкости.
    • После отсоединения необходимо загерметизировать разъединённые концы, чтобы предотвратить попадание загрязнений в трубопровод.

17.

    17

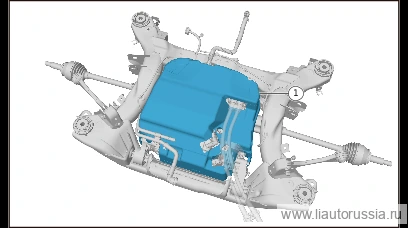

    Снимите шумоизоляционный мат заднего электродвигателя привода (верхняя часть).

18.

    18

    Отсоедините разъём жгута проводов заднего электропривода в сборе (1 шт.).
19. 19

    Выверните крепёжный болт (1 шт.) подводящего шланга заднего электродвигателя, отсоедините подводящий шланг заднего электродвигателя от заднего подрамника в сборе.

    🔧 торцевая головка 10 мм
20. 20

    Отсоедините крепёжный фиксатор (2 шт.) жгута проводов заднего электродвигателя в сборе.

21.

    21

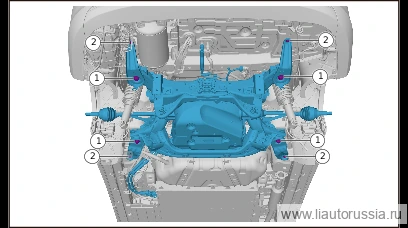

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм Головка Инструмент для гайки: 21 мм Головка

    🔧 головка 21 ммX01-89185049одноразовая деталь

    Примечание

    • Гайка Q33914T13F70 шестигранная фланцевая самоконтрящаяся с неметаллической вставкой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью.
    • X01-89185049 комплект из шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.
    • При демонтаже необходимо маркером нанести метку на месте соединения левого заднего направляющего рычага в сборе (со стороны внутреннего сайлентблока заднего направляющего рычага) и заднего подрамника в сборе, чтобы обеспечить правильное монтажное положение левого заднего направляющего рычага в сборе; при необходимости замены руководствуйтесь заводской технологией монтажа. 2.
    • Извлеките сквозной болт (1 шт.), снимите левый задний направляющий рычаг в сборе.

22.

    22

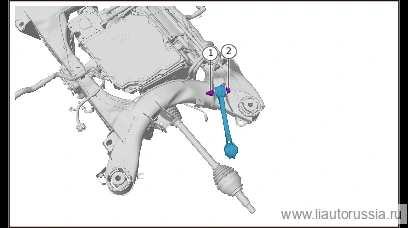

    Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм Головка Инструмент для гайки: 21 мм Головка

    🔧 головка 21 ммX01-89185049одноразовая деталь

    Примечание

    • Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь.
    • X01-89185049 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь.
    • При демонтаже маркером нанесите метки в месте стыковки правого заднего направляющего рычага в сборе (со стороны внутреннего сайлентблока заднего направляющего рычага) и заднего подрамника в сборе, чтобы обеспечить правильное монтажное положение правого заднего направляющего рычага в сборе; при необходимости замены руководствуйтесь заводской технологией установки. 2.
    • Извлеките сквозной болт (1 шт.), снимите правый задний направляющий рычаг в сборе.

23.

    23

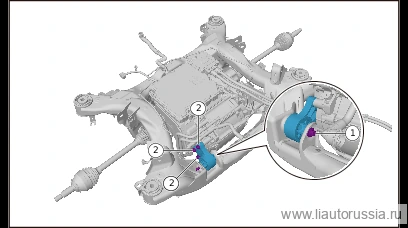

    Зафиксируйте инструментом задний электропривод в сборе, выверните крепёжный болт (1 шт.) правой задней опоры силового агрегата в сборе.

    🔧 головка на 15 мм Примечание: X01-89185039 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой детальюX01-89185039одноразовая деталь
24. 24

    Выверните крепёжный болт (3 шт.) правой задней опоры силового агрегата в сборе, снимите правую заднюю опору силового агрегата в сборе.

    🔧 торцевая головка Примечание: X01-89185030 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 15 ммX01-89185030одноразовая деталь

25.

    25

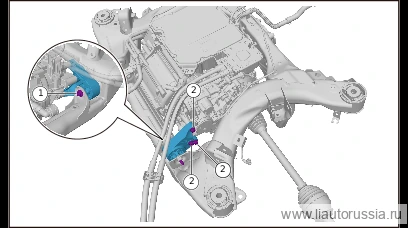

    Выверните крепёжные болты левой опоры силового агрегата заднего привода в сборе (1 шт.).

    🔧 Головка Внимание: X01-89185039 шестигранный фланцевый направляющий болт является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 15 ммX01-89185039одноразовая деталь
26. 26

    Выверните крепёжные болты левой опоры заднего силового агрегата в сборе (3 шт.), снимите левую опору заднего силового агрегата в сборе.

    🔧 Головка Примечание: X01-89185030 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 15 ммX01-89185030одноразовая деталь

27.

    27

    Выверните крепёжный болт (2 шт.) задней опоры силового агрегата в сборе.

    🔧 Головка Примечание: X01-89185040 направляющая деталь с шестигранным фланцем является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой деталью 15 ммX01-89185040одноразовая деталь
28. 28

    Выверните крепёжный болт (4 шт.) задней опоры силового агрегата в сборе, снимите заднюю опору силового агрегата в сборе.

    🔧 торцевая головка Примечание: Q1851045TF61 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 13 ммQ1851045TF61одноразовая деталь

29.

    29

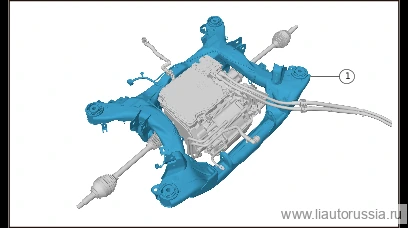

    Снимите задний подрамник в сборе и жгут проводов заднего электродвигателя в сборе.

    Примечание. При снятии заднего подрамника в сборе и жгута проводов заднего электродвигателя в сборе требуется участие двух специалистов по ремонту.

30.

    30

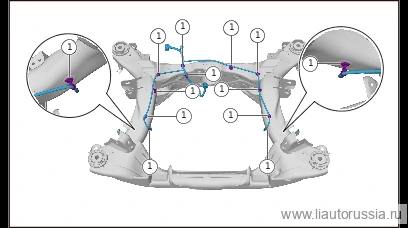

    Отсоедините фиксирующую клипсу жгута проводов заднего электродвигателя в сборе (13 шт.), снимите жгут проводов заднего электродвигателя в сборе.

Установка 31 шагов

1.

   1

   Установите жгут проводов заднего электродвигателя в сборе, установите крепёжный фиксатор (13 шт.) жгута проводов заднего электродвигателя в сборе.

2.

   2

   Установите задний подрамник в сборе и жгут проводов заднего электродвигателя в сборе.

   Примечание. При установке заднего подрамника в сборе и жгута проводов заднего электродвигателя в сборе необходимо участие двух специалистов по ремонту.

3.

   3

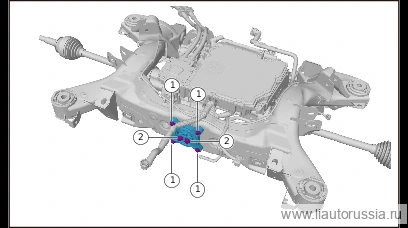

   С помощью инструмента зафиксируйте задний электропривод в сборе, установите заднюю опору силового агрегата заднего привода в сборе, крепёжные болты задней опоры силового агрегата заднего привода в сборе (4 шт.). Q1851045TF61 Шестигранный фланцевый болт Момент затяжки: 65±5 Н·м

   ⚙︎ 65±5 Н·м🔧 Головка Внимание: Q1851045TF61 шестигранный фланцевый болт является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 13 ммQ1851045TF61одноразовая деталь
4. 4

   Установите крепёжные болты задней опоры заднего силового агрегата в сборе (2 шт.). X01-89185040 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 90±5 Н·м

   ⚙︎ 90±5 Н·м🔧 Головка 15 ммX01-89185040

5.

   5

   Установите крепёжный болт (3 шт.) правой задней опоры силового агрегата в сборе. X01-89185030 Болт с шестигранной фланцевой головкой Момент затяжки: 90±5 Н·м

   ⚙︎ 90±5 Н·м🔧 Головка Примечание: X01-89185030 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 15 ммX01-89185030одноразовая деталь
6. 6

   Установите крепёжный болт (1 шт.) правой задней опоры силового агрегата в сборе, снимите правую заднюю опору силового агрегата в сборе. X01-89185039 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 торцевая головка Примечание: X01-89185039 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 15 ммX01-89185039одноразовая деталь

7.

   7

   Установите заднюю левую опору силового агрегата в сборе, установите крепёжные болты задней левой опоры силового агрегата в сборе (3 шт.). X01-89185030 болт с шестигранной фланцевой головкой Момент затяжки: 90±5 Н·м

   ⚙︎ 90±5 Н·м🔧 головка Примечание: X01-89185030 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь 15 ммX01-89185030одноразовая деталь
8. 8

   Установите крепёжные болты левой опоры заднего силового агрегата в сборе (1 шт.). X01-89185039 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 Головка Примечание: X01-89185039 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 15 ммX01-89185039одноразовая деталь

9.

   9

   Установите правый задний направляющий рычаг в сборе, установите сквозной болт (1 шт.).

   Примечание. При монтаже ориентируйтесь на метки в месте соединения правого заднего направляющего рычага в сборе (со стороны внутреннего сайлентблока заднего направляющего рычага) с задним подрамником в сборе, чтобы обеспечить правильное положение установки правого заднего направляющего рычага в сборе.
10. 10

    Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 75 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

    ⚙︎ 75 Н·м+120°🔧 головка 21 ммX01-89185049одноразовая деталь

    Примечание

    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
    • X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

11.

    11

    Установите левый задний направляющий рычаг в сборе, установите сквозной болт (1 шт.).

    Примечание. При установке ориентируйтесь на метки, нанесённые в месте соединения левого заднего направляющего рычага в сборе (со стороны внутренней втулки заднего направляющего рычага) с задним подрамником в сборе, чтобы обеспечить правильное положение установки левого заднего направляющего рычага в сборе.
12. 12

    Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 75 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

    ⚙︎ 75 Н·м+120°🔧 головка 21 ммX01-89185049одноразовая деталь

    Примечание

    • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
    • X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

13.

    13

    Установите фиксирующую клипсу жгута проводов заднего электродвигателя в сборе (1 шт.).
14. 14

    Подсоедините подводящий шланг заднего электродвигателя к заднему подрамнику в сборе, установите крепёжный болт подводящего шланга заднего электродвигателя (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
15. 15

    Подсоедините разъём жгута проводов заднего электропривода в сборе (1 шт.).

16.

    16

    Установите шумоизоляционный мат заднего приводного электродвигателя (верхняя часть).

17.

    17

    Подсоедините отводящий шланг ОЖ заднего электродвигателя к заднему электроприводу в сборе, установите хомут крепления отводящего шланга ОЖ заднего электродвигателя (1 шт.).

18.

    18

    Подсоедините высоковольтный жгут проводов от тяговой аккумуляторной батареи к заднему электродвигателю к заднему электроприводу в сборе, установите крепёжный болт высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю (2 шт.). Q1840620F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840620F70

19.

    19

    Установите шумоизоляционный мат заднего приводного электродвигателя (нижняя часть), установите застёжку-липучку (9 шт.) шумоизоляционного мата заднего приводного электродвигателя (нижняя часть).
20. 20

    Установите крепёжные болты шумоизоляционного мата заднего приводного электродвигателя (нижняя часть) (3 шт.). X01-89184820 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-89184820

21.

    21

    Заведите высоковольтный жгут проводов от аккумуляторной батареи к заднему электродвигателю через верхнюю часть заливной горловины в сборе и медленно поднимите задний подрамник в сборе с узлами, установите переднюю соединительную пластину заднего подрамника и заднюю соединительную пластину заднего подрамника, установите крепёжные болты заднего подрамника в сборе (4 шт.). X01-89185070 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 130 Н·м+90°

    ⚙︎ 130 Н·м+90°🔧 Головка Примечание: X01-89185070 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 21 ммX01-89185070одноразовая деталь
22. 22

    Установите крепёжные болты передней соединительной пластины заднего подрамника и задней соединительной пластины заднего подрамника (4 шт.). X01-89185023 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м

    ⚙︎ 100±10 Н·м🔧 головка Внимание: X01-89185023 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 15 ммX01-89185023одноразовая деталь

    Примечание

    • После установки узла заднего подрамника в сборе снимите вспомогательную опору.
    • При установке узла заднего подрамника в сборе используйте опорное приспособление для плавного и медленного подъёма, операция требует совместной работы двух специалистов по ремонту.

23.

    23

    Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю. Q1860645F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860645F70
24. 24

    Установите фиксирующий хомут высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).

25.

    25

    Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения. 2. Заблокируйте фиксатор.

26.

    26

    Подсоедините разъём жгута проводов в сборе заднего электродвигателя (1 шт.).
27. 27

    Подсоедините фиксирующую защёлку (1 шт.) жгута проводов заднего электродвигателя в сборе.

28.

    28

    Подсоедините подводящий водяной шланг заднего электродвигателя к резиновому защитному чехлу в сборе, установите стопорную пружину подводящего водяного шланга заднего электродвигателя (1 шт.).

    Примечание. При установке обеспечьте чистоту подводящего водяного шланга заднего электродвигателя, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.

29.

    29

    Подсоедините отводящий шланг ОЖ контура заднего электродвигателя 1 к отводящей нейлоновой трубке контура заднего электродвигателя, установите стопорное кольцо крепления отводящего шланга ОЖ контура заднего электродвигателя 1 (1 шт.).

    Примечание. При установке обеспечьте чистоту отводящего шланга ОЖ контура заднего электродвигателя 1, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.

30.

    30

    Подсоедините провод массы заднего электродвигателя к кузову, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616

31.

    31

    Установите фиксирующую защёлку подкрылка правого заднего колеса в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
