Компоненты заднего тормоза — задний тормозной диск
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.

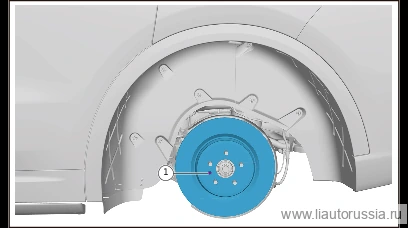

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-

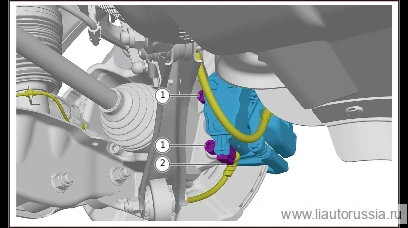

Отсоедините разъём жгута проводов тормозного суппорта в сборе (левый задний) (1 шт.).
-
Выверните фиксирующий болт тормозного суппорта левого заднего в сборе (2 шт.), отсоедините тормозной суппорт левый задний в сборе от поворотного кулака левого заднего в сборе.
🔧 головка-бита Внимание: подвесьте тормозной суппорт левый задний в сборе на крюке к раме кузова T60 -
Выверните крепёжный винт заднего тормозного диска (левого) (1 шт.), снимите задний тормозной диск (левый).
🔧 торцевая головка под отвёртку Примечание: Q2580612T1F61 винт с потайной головкой и внутренним шестигранным шлицем является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь T25Q2580612T1F61одноразовая деталь
Установка 4 шагов
-
Установите задний тормозной диск (левый), установите крепёжный винт заднего тормозного диска (левого) (1 шт.). Q2580612T1F61 Винт с потайной головкой и внутренним шестигранным фигурным пазом Момент затяжки: 12±1 Н·м
⚙︎ 12±1 Н·м🔧 головка-бита T25 Внимание: Q2580612T1F61 винт с потайной головкой и внутренним шестигранным фигурным пазом является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новымQ2580612T1F61одноразовая деталь -
Подсоедините тормозной суппорт в сборе (левый задний) к поворотному кулаку в сборе (левый задний), установите крепёжный болт тормозного суппорта в сборе (левый задний) (2 шт.). X01-89148128 Комбинированный винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем и плоской шайбой Момент затяжки: 45 Н·м+45°
⚙︎ 45 Н·м+45°🔧 торцевая головка с битой T60X01-89148128 -
Подсоедините разъём жгута проводов тормозного суппорта левого заднего в сборе (1 шт.).
-

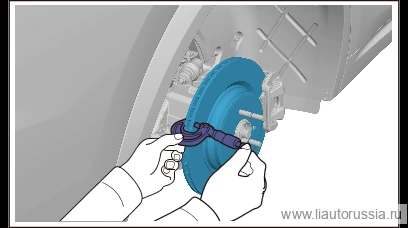

★★★★★Примечания: 1. Рекомендуется периодически проверять тормозной диск, визуально — без явных задиров. Заменять при одностороннем износе толщиной ≥1 мм.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите задний тормозной диск (левый), установите крепёжный винт за… | 12±1 Н·м |
| Подсоедините тормозной суппорт в сборе (левый задний) к поворотному ку… | 45 Н·м+45° |
