Задний датчик высоты с тягой в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
Снятие 3 шагов
-

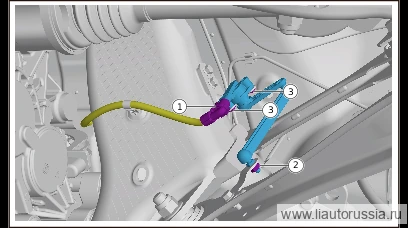

Отсоедините разъём жгута проводов заднего датчика высоты с тягой в сборе (правый) (1 шт.).
-
Выверните крепежную гайку заднего датчика высоты с тягой в сборе (правого) (1 шт.).
🔧 головка 10 мм -
Выверните крепёжный винт датчика высоты заднего с тягой в сборе (правый) (2 шт.), снимите датчик высоты задний с тягой в сборе (правый).
🔧 головка под отвёртку T20
Установка 3 шагов
-
Установите задний датчик высоты с тягой в сборе (правый), установите крепёжный винт заднего датчика высоты с тягой в сборе (правый) (2 шт.). X01-89275012 Момент затяжки самонарезающего винта с фланцевой головкой и внутренним шестигранно-звёздным шлицем: 3±0.3 Н·м
⚙︎ 3±0.3 Н·м🔧 насадка-бита T20X01-89275012 -
Установите крепёжную гайку заднего датчика высоты с тягой в сборе (правый) (1 шт.). Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 Головка 10 мм -
Подсоедините разъём жгута проводов заднего датчика высоты с тягой в сборе (правого) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите задний датчик высоты с тягой в сборе (правый), установите к… | 3±0.3 Н·м |
| Установите крепёжную гайку заднего датчика высоты с тягой в сборе (пра… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
