Компоненты правого заднего рычага подвески — задний рычаг регулировки развала в сборе

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)

Снятие 4 шагов

1.

   1

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка

   🔧 головка 21 ммX01-89185053одноразовая деталь

   Примечание

   • X01-89185053 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.
   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. 2.
   • Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору с амортизатором в сборе от правого заднего рычага регулировки развала в сборе.

2.

   2

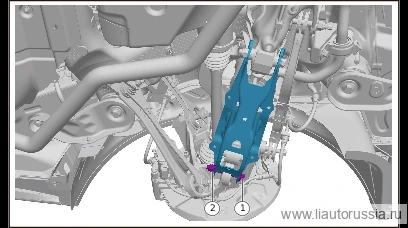

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка

   🔧 головка 21 ммX01-89185053одноразовая деталь

   Примечание

   • X01-89185053 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.
   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. 2.
   • Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору с амортизатором в сборе от правого заднего рычага регулировки развала в сборе.
3. 3

   Зафиксируйте инструментом сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 13 мм торцевая головка Инструмент для гайки: 15 мм торцевая головка

   🔧 головка 15 ммQ1851060TF61одноразовая деталь

   Примечание

   • Q1851060TF61 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью. 2.
   • Извлеките сквозной болт (1 шт.), отсоедините соединительную тягу заднего стабилизатора (правую) в сборе от рычага регулировки развала (правого) в сборе.

4.

   4

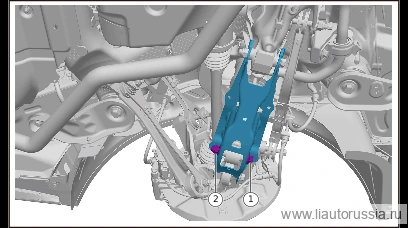

   Зафиксируйте сквозной болт (1 шт.) инструментом, выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

   🔧 головка 21 ммX01-89185053одноразовая деталь

   Примечание

   • X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.
   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь. 2.
   • Извлеките сквозной болт (1 шт.), снимите задний рычаг регулировки развала в сборе (правый).

Установка 9 шагов

1.

   1

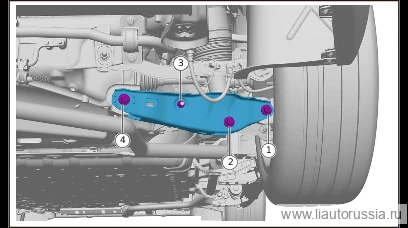

   Установите крепёжные гайки и болты в последовательности (1) → (2) → (4) → (3).

   ⚙︎ 30 Н·м⚙︎ 60 Н·м

   Примечание

   • При установке рычага развала заднего колеса в сборе сначала предварительно затяните сквозную гайку (1 шт.), после завершения развал-схождения автомобиля затяните её окончательным моментом согласно нормативу.
   • Момент предварительной затяжки: 30 Н·м 2.
   • При установке рычага развала заднего колеса в сборе сначала предварительно затяните сквозной болт (3 шт.), после завершения развал-схождения автомобиля затяните его окончательным моментом согласно нормативу.
   • Момент предварительной затяжки: 60 Н·м.

2.

   2

   Подсоедините правый задний рычаг регулировки развала в сборе к правому заднему поворотному кулаку в сборе, установите сквозной болт (1 шт.). X01-89185052 Комплект: болт с шестигранной фланцевой головкой и плоская шайба

   X01-89185052одноразовая деталь

   Примечание. X01-89185052 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.
3. 3

   Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 80 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

   ⚙︎ 80 Н·м+120°🔧 головка 21 ммодноразовая деталь

   Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

4.

   4

   Соедините задний рычаг регулировки развала в сборе (правый) с правой задней пневморессорой с амортизатором в сборе, установите сквозной болт (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой

   X01-89185053одноразовая деталь

   Примечание. X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.
5. 5

   Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

   ⚙︎ 70 Н·м+150°🔧 головка 21 ммодноразовая деталь

   Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

6.

   6

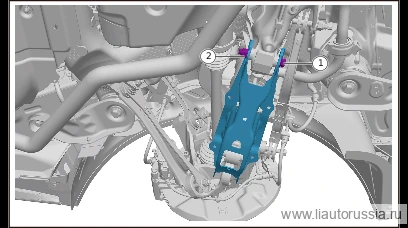

   Установите рычаг развала заднего колеса в сборе (правый), установите сквозной болт (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в сборе с плоской шайбой.

   X01-89185053одноразовая деталь

   Примечание. X01-89185053 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
7. 7

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 80 Н·м+120° Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка

   ⚙︎ 80 Н·м+120°🔧 головка 21 ммодноразовая деталь

   Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.

8.

   8

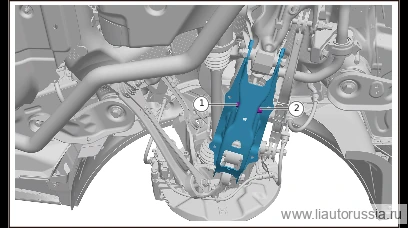

   Соедините рычаг регулировки развала (правый) в сборе с соединительной тягой заднего стабилизатора (правой) в сборе, установите сквозной болт (1 шт.). Q1851060TF61 болт с шестигранной фланцевой головкой

   Q1851060TF61одноразовая деталь

   Примечание. Q1851060TF61 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
9. 9

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 Момент затяжки: 70±5 Н·м Используемый инструмент для болта: 13 мм головка Используемый инструмент для гайки: 15 мм головка

   ⚙︎ 70±5 Н·м🔧 головка 15 ммодноразовая деталь

   Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
