Компоненты пневматического управления — нижний кронштейн правого заднего датчика высоты
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 2 шагов
-

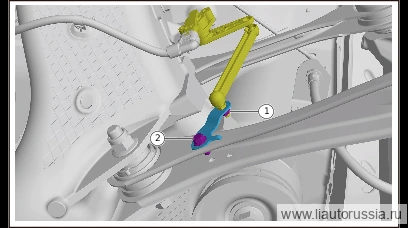

Выверните крепежную гайку заднего датчика высоты с тягой в сборе (правого) (1 шт.), отсоедините задний датчик высоты с тягой в сборе (правый) от нижнего кронштейна правого заднего датчика высоты.
🔧 головка 10 мм -
Выверните крепёжный болт нижнего кронштейна правого заднего датчика высоты (1 шт.), снимите нижний кронштейн правого заднего датчика высоты.
🔧 головка 10 мм
Установка 2 шагов
-
Установите нижний кронштейн правого заднего датчика высоты, установите крепёжный болт нижнего кронштейна правого заднего датчика высоты (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Подсоедините задний датчик высоты с тягой в сборе (правый) к нижнему кронштейну правого заднего датчика высоты, установите крепёжную гайку заднего датчика высоты с тягой в сборе (правый) (1 шт.). Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 Головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите нижний кронштейн правого заднего датчика высоты, установите… | 9±1 Н·м |
| Подсоедините задний датчик высоты с тягой в сборе (правый) к нижнему к… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
