Задний глушитель в сборе

Система выпуска · Li L7 2022–2023 · стр. 700–701 оригинала

4 шагов снятия4 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.

Примечания

После завершения установки опустите автомобиль до положения на земле.
В этот момент не перемещайте автомобиль.
Нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Уплотнительная прокладка впускной/выпускной трубы глушителя не подлежит повторному использованию — необходимо устанавливать новую уплотнительную прокладку впускной/выпускной трубы глушителя.
Так как задний глушитель в сборе имеет большую длину, при демонтаже/монтаже необходимо, чтобы одновременно работали два специалиста по ремонту, либо использовать подходящий инструмент для поддержки, чтобы избежать повреждения заднего глушителя в сборе.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 3

Двери автомобиля книга владельца
Включение режима подъёма автомобиля
Подъём и опускание автомобиля

Снятие 4 шагов

1

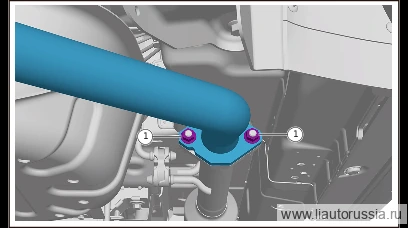

Выверните крепёжную гайку заднего глушителя в сборе (2 шт.), отсоедините соединение заднего глушителя в сборе с передним глушителем в сборе.

🔧 головка 15 ммодноразовая деталь
Примечание
- Шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61 является одноразовой деталью — после каждого демонтажа/монтажа необходимо устанавливать новую деталь.
- Обязательно дождитесь остывания температуры трубопровода глушителя перед демонтажем, чтобы избежать ожога от высокой температуры!

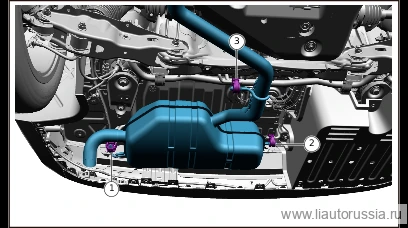

Отсоедините подвесную проушину глушителя выпускной системы (1 шт.), отсоедините соединение заднего глушителя в сборе с крюком подвески выпускной системы №1.

🔧 инструмент для демонтажа подвесных проушин выпускной трубы
Отсоедините подвесную проушину глушителя выпускной системы (1 шт.), отсоедините соединение заднего глушителя в сборе с крюком подвески выпускной системы №2.

🔧 инструмент для демонтажа подвесных проушин выпускной трубы
4

Отсоедините подвесную проушину глушителя выпускной системы (1 шт.), отсоедините соединение заднего глушителя в сборе с крюком подвески выпускной системы №3.

🔧 инструмент для демонтажа подвесных проушин выпускной трубы
Примечание
- Обязательно дождитесь остывания температуры трубопровода глушителя перед демонтажем, чтобы избежать ожога от высокой температуры!
- В процессе демонтажа/монтажа можно нанести небольшое количество смазки в монтажное отверстие подвесной проушины глушителя выпускной системы, чтобы облегчить демонтаж или монтаж.

Установка 4 шагов

Соедините задний глушитель в сборе с крюком подвески выпускной системы №1, установите подвесную проушину глушителя выпускной системы №1 (1 шт.).
Соедините задний глушитель в сборе с крюком подвески выпускной системы №2, установите подвесную проушину глушителя выпускной системы №2 (1 шт.).
Соедините задний глушитель в сборе с крюком подвески выпускной системы №3, установите подвесную проушину глушителя выпускной системы №3 (1 шт.).

Примечание. В процессе демонтажа/монтажа можно нанести небольшое количество смазки в монтажное отверстие подвесной проушины глушителя выпускной системы, чтобы облегчить демонтаж или монтаж.
4

Соедините задний глушитель в сборе с передним глушителем в сборе, установите крепёжную гайку заднего глушителя в сборе (2 шт.). Шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61. Момент затяжки: 45±5 Н·м.

⚙︎ 45±5 Н·м🔧 головка 15 ммодноразовая деталь
Примечание
- Шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61 является одноразовой деталью — после каждого демонтажа/монтажа необходимо устанавливать новую деталь.
- Проверьте узел уплотнительной прокладки катализатора на предмет повреждений, при наличии повреждений необходимо заменить.

Моменты затяжки — сводка

Операция	Момент
Соедините задний глушитель в сборе с передним глушителем в сборе, уста…	45±5 Н·м
