Двухчиповый датчик скорости вращения колеса
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 4 шагов
-

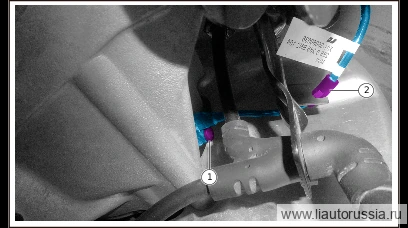

Отсоедините разъём жгута проводов двухчипового датчика скорости вращения колеса (правого заднего) (1 шт.).
-
Расстыкуйте фиксатор двухчипового датчика скорости вращения колеса (правого заднего) (1 шт.).
-
Отсоедините двухчиповый датчик скорости вращения колеса (правый задний) от кронштейна жгута проводов в сборе датчика скорости вращения колеса (левый задний).
-

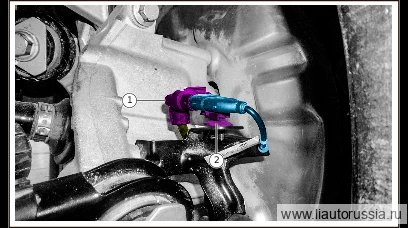

Выверните фиксирующий болт двухчипового датчика скорости вращения колеса (правый задний) (1 шт.), снимите двухчиповый датчик скорости вращения колеса (правый задний).
🔧 головка-бита T30
Установка 4 шагов
-
Установите двухчиповый датчик скорости вращения колеса (правый задний), установите крепёжный винт двухчипового датчика скорости вращения колеса (правого заднего) (1 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0612T1F61S Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка под отвёртку T30 -
Подсоедините двухчиповый датчик скорости вращения колеса (правый задний) к кронштейну жгута проводов датчика скорости вращения левого заднего колеса в сборе.
-
Установите фиксатор двухчипового датчика скорости вращения колеса (правый задний) (1 шт.).
-
Подсоедините разъём жгута проводов двухчипового датчика скорости вращения колеса (правый задний) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите двухчиповый датчик скорости вращения колеса (правый задний)… | 9±1 Н·м |
