Пылезащитный щиток правый задний
Рабочая тормозная система · Li L7 2022–2023 · стр. 1704–1705 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать при необходимости.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Компоненты заднего тормоза — задний тормозной диск
Снятие 1 шагов
-

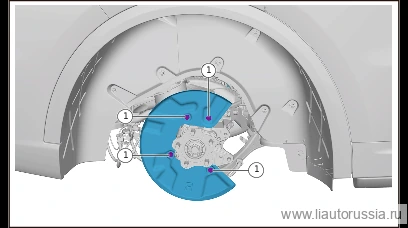

Выверните крепёжный болт защитного щитка (правый задний) (4 шт.), снимите защитный щиток (правый задний).
🔧 головка Примечание: комбинированное изделие Q140B0612F70LS (болт с шестигранной головкой и плоская шайба) является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 10 ммодноразовая деталь
Установка 1 шагов
-
Установите пылезащитный щиток правый задний, установите фиксирующий болт пылезащитного щитка правого заднего (4 шт.). Комбинация шестигранного болта Q140B0612F70LS и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: комбинация шестигранного болта Q140B0612F70LS и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите пылезащитный щиток правый задний, установите фиксирующий бо… | 9±1 Н·м |
