Компоненты заднего стабилизатора — задний поперечный стабилизатор в сборе
Задняя подвеска · Li L7 2022–2023 · стр. 1533–1534 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Компоненты заднего стабилизатора — соединительная тяга заднего стабилизатора в сборе
- Компоненты заднего стабилизатора — соединительная тяга заднего стабилизатора в сборе
Снятие 1 шагов
-

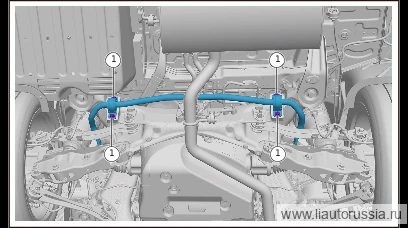

Выверните крепёжный болт заднего поперечного стабилизатора в сборе (4 шт.), снимите задний поперечный стабилизатор в сборе.
🔧 головка Внимание: X01-89180403 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 15 ммX01-89180403одноразовая деталь
Установка 1 шагов
-
Установите задний стабилизатор поперечной устойчивости в сборе, установите крепёжный болт (4 шт.) заднего стабилизатора поперечной устойчивости в сборе. X01-89180403 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 торцевая головка Примечание: X01-89180403 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 15 ммX01-89180403одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите задний стабилизатор поперечной устойчивости в сборе, устано… | 120±10 Н·м |
