Компоненты заднего стабилизатора — соединительная тяга заднего стабилизатора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 3 шагов
-

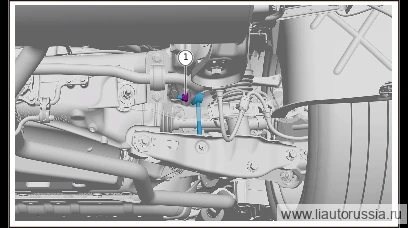

С помощью инструмента зафиксируйте резьбовой стержень правой соединительной тяги заднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для стержня: 6 мм головка-бита Используемый инструмент для гайки: 18 мм комбинированный гаечный ключ
🔧 комбинированный ключ 18 ммодноразовая детальПримечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. -

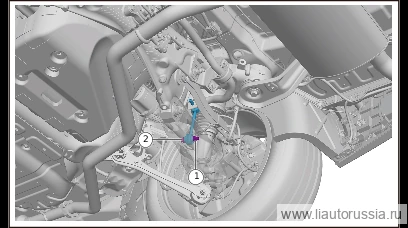

Зафиксируйте инструментом сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 13 мм торцевая головка Инструмент для гайки: 15 мм торцевая головка
🔧 головка 15 ммодноразовая детальПримечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью. -
Извлеките сквозной болт (1 шт.), снимите соединительную тягу заднего стабилизатора в сборе (правую).
Установка 3 шагов
-
Установите тягу заднего стабилизатора в сборе (правую), установите сквозной болт (1 шт.).
-
С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 Момент затяжки: 70±5 Н·м Используемый инструмент для болта: 13 мм головка Используемый инструмент для гайки: 15 мм головка
⚙︎ 70±5 Н·м🔧 головка 15 ммодноразовая детальПримечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. -
Зафиксируйте инструментом резьбовой стержень (1 шт.) соединительной тяги заднего стабилизатора (правой) в сборе, установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33912T13F70 Момент затяжки: 100±10 Н·м Инструмент для стержня: 6 мм головка с битодержателем Инструмент для гайки: 18 мм комбинированный гаечный ключ
⚙︎ 100±10 Н·м🔧 комбинированный ключ 18 ммодноразовая детальПримечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33912T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите к… | 70±5 Н·м |
| Зафиксируйте инструментом резьбовой стержень (1 шт.) соединительной тя… | 100±10 Н·м |
