Жгут проводов датчика скорости вращения правого заднего колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 9 шагов
-

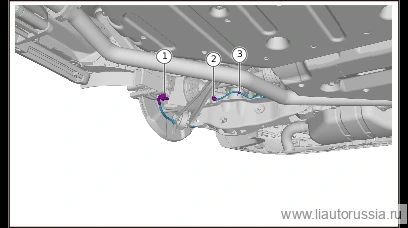

Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).
-
Отсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).
-
Отсоедините жгут проводов датчика скорости вращения правого заднего колеса от правой задней пневморессоры с амортизатором в сборе.
-
Отсоедините разъём жгута проводов датчика скорости вращения правого заднего колеса в сборе (1 шт.).
-
Расстыкуйте соединение жгута проводов датчика скорости вращения правого заднего колеса в сборе с кронштейном жгута проводов датчика скорости правого заднего колеса.
-

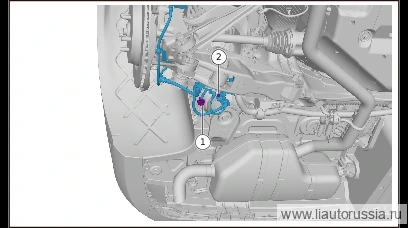

Выверните крепёжный болт жгута проводов датчика скорости вращения правого заднего колеса в сборе (1 шт.), отсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе от правого заднего поворотного кулака в сборе.
🔧 торцовая головка 10 мм -
Отсоедините разъём (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса в сборе, и отсоедините фиксатор разъёма (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса в сборе.
-
Выверните крепёжный болт жгута проводов датчика скорости вращения правого заднего колеса в сборе (1 шт.). Использовать
🔧 головка 10 мм -

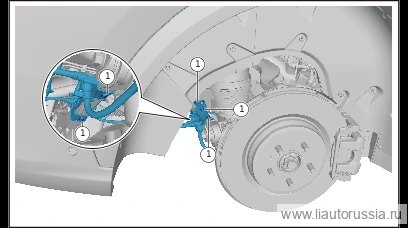

Расстыкуйте фиксирующую защёлку жгута проводов датчика скорости вращения правого заднего колеса в сборе (5 шт.), расстыкуйте соединение жгута проводов датчика скорости вращения правого заднего колеса в сборе с рычагом схождения правого заднего колеса в сборе, снимите жгут проводов датчика скорости вращения правого заднего колеса в сборе.
Установка 9 шагов
-
Установите жгут проводов датчика скорости вращения правого заднего колеса в сборе, подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к рычагу схождения правого заднего колеса в сборе, зафиксируйте фиксирующую защёлку жгута проводов датчика скорости вращения правого заднего колеса в сборе (5 шт.) в нужном положении.
-
Установите фиксирующую защёлку разъёма (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса в сборе, и подсоедините разъём (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса в сборе.
-
Установите крепёжный болт жгута проводов датчика скорости вращения правого заднего колеса в сборе (1 шт.). Q1860612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м Использовать
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71 -
Подсоедините разъём жгута проводов датчика скорости вращения правого заднего колеса в сборе (1 шт.).
-
Подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к кронштейну жгута проводов скорости правого заднего колеса.
-
Подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к поворотному кулаку правому заднему в сборе, установите крепёжный болт (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса в сборе. Q1860612F71 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71 -
Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).
-
Подсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).
-
Подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к правой задней пневморессоре с амортизатором в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт жгута проводов датчика скорости вращения пра… | 9±1 Н·м |
| Подсоедините жгут проводов датчика скорости вращения правого заднего к… | 9±1 Н·м |
