Компоненты левого заднего рычага подвески — левый задний рычаг регулировки схождения в сборе

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)

Снятие 3 шагов

1.

   1

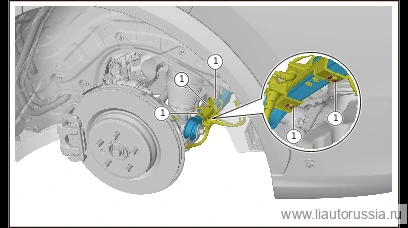

   Отсоедините фиксатор жгута проводов в сборе датчика скорости вращения левого заднего колеса (5 шт.), отсоедините жгут проводов в сборе датчика скорости вращения левого заднего колеса от левого заднего рычага регулировки схождения в сборе.

2.

   2

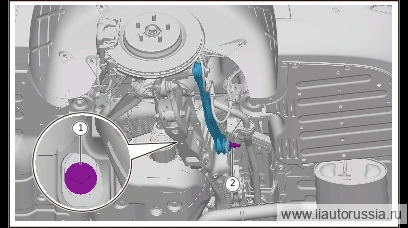

   Инструментом зафиксируйте эксцентриковый болт (1 шт.), выверните крепёжную гайку (1 шт.), снимите эксцентриковую шайбу. Инструмент для болта: головка 22 мм. Инструмент для гайки: головка 21 мм.

   🔧 головка 21 ммодноразовая деталь

   Примечание

   • Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью. 2.
   • Извлеките эксцентриковый болт (1 шт.).
3. 3

   Выверните крепёжный болт (1 шт.) левого заднего рычага регулировки схождения в сборе, снимите левый задний рычаг регулировки схождения в сборе.

   🔧 торцевая головка Примечание: X01-89185050 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 18 ммX01-89185050одноразовая деталь

Установка 4 шагов

1.

   1

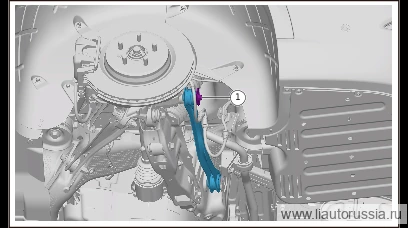

   Установите левый задний рычаг регулировки схождения в сборе, установите крепёжные болты левого заднего рычага регулировки схождения в сборе (1 шт.). X01-89185050 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 65+90° Н·м

   ⚙︎ 65+90° Н·м🔧 головка Примечание: X01-89185050 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь 18 ммX01-89185050одноразовая деталь

2.

   2

   Установите эксцентриковый болт (1 шт.).
3. 3

   Установите эксцентриковую шайбу, инструментом зафиксируйте эксцентриковый болт (1 шт.), установите крепёжную гайку (1 шт.). Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70. Момент затяжки: 90±5 Н·м предварительно, после развал-схождения 180±10 Н·м. Инструмент для болта: головка 22 мм. Инструмент для гайки: головка 21 мм.

   ⚙︎ 90±5 Н·м🔧 головка 21 ммодноразовая деталь

   Примечание. Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.

4.

   4

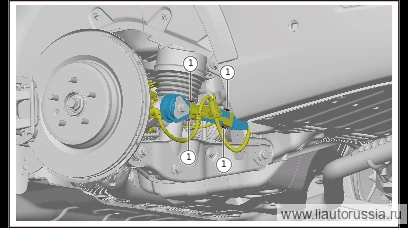

   Подсоедините жгут проводов в сборе датчика скорости вращения левого заднего колеса к левому заднему рычагу регулировки схождения в сборе, установите фиксатор жгута проводов в сборе датчика скорости вращения левого заднего колеса (4 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
