Левый задний верхний поперечный рычаг в сборе

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)

Снятие 2 шагов

1.

   1

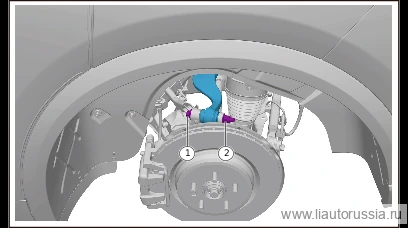

   Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм.

   🔧 головка 21 ммX01-89185055одноразовая деталь

   Примечание

   • Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
   • X01-89185055 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью. 2.
   • Извлеките сквозной болт (1 шт.), отсоедините верхний поперечный рычаг левой задней подвески в сборе от левого заднего поворотного кулака в сборе.

2.

   2

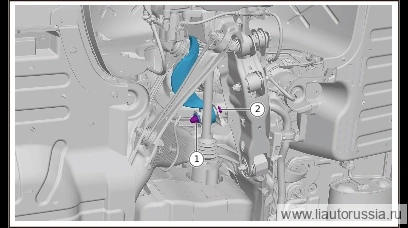

   С помощью инструмента зафиксируйте эксцентриковый болт (1 шт.), выверните крепёжную гайку (1 шт.), снимите эксцентриковую шайбу. Используемый инструмент для болта: 22 мм головка Используемый инструмент для гайки: 21 мм головка

   🔧 головка 21 ммодноразовая деталь

   Примечание

   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь. 2.
   • Извлеките эксцентриковый болт (1 шт.), снимите левый задний верхний поперечный рычаг в сборе.

Установка 4 шагов

1.

   1

   Установите левый задний верхний поперечный рычаг в сборе, установите эксцентриковый болт (1 шт.).
2. 2

   Установите эксцентриковую шайбу, зафиксируйте эксцентриковый болт инструментом (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 90±5 предварительная затяжка, после проведения сход-развала 180±10 Инструмент для болта: 22 мм головка Инструмент для гайки: 21 мм головка

   🔧 головка 21 ммодноразовая деталь

   Примечание. Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.

3.

   3

   Соедините левый задний верхний поперечный рычаг в сборе с левым задним поворотным кулаком в сборе, установите сквозной болт (1 шт.).
4. 4

   Инструментом зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185055 болт с шестигранной фланцевой головкой в сборе с плоской шайбой. Момент затяжки: 75 Н·м+120° Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм.

   ⚙︎ 75 Н·м+120°🔧 головка 21 ммX01-89185055одноразовая деталь

   Примечание

   • Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
   • X01-89185055 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
