Компоненты правого заднего рычага подвески — задний продольный рычаг в сборе

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)
5. Защита топливного бака
6. передняя соединительная пластина заднего подрамника

Снятие 3 шагов

1.

   1

   Зафиксируйте инструментом сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 10 мм торцевая головка Инструмент для гайки: 10 мм гаечный ключ 2. Извлеките сквозной болт (1 шт.), отведите нижний кронштейн датчика высоты правого заднего колеса в сторону.

   🔧 ключ 10 мм

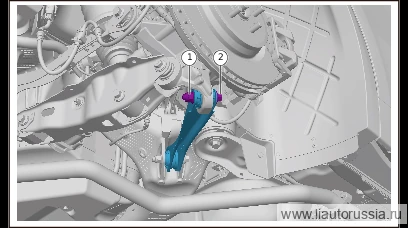

2.

   2

   Зафиксируйте сквозной болт (1 шт.) инструментом, выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

   🔧 головка 21 ммX01-89185048одноразовая деталь

   Примечание

   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь.
   • X01-89185048 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь. 2.
   • Извлеките сквозной болт (1 шт.), отсоедините задний продольный рычаг в сборе (правый) от правого заднего поворотного кулака в сборе.

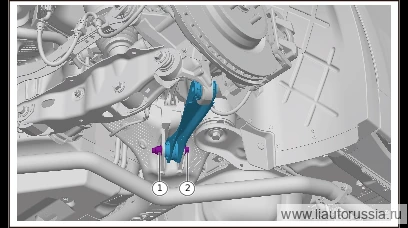

3.

   3

   Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм.

   🔧 головка 21 ммX01-89185049одноразовая деталь

   Примечание

   • Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
   • X01-89185049 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью. 2.
   • Извлеките сквозной болт (1 шт.), снимите продольный рычаг задней подвески в сборе (правый).

Установка 6 шагов

1.

   1

   Установите правый задний продольный рычаг подвески в сборе, установите сквозной болт (1 шт.).
2. 2

   Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 75 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

   ⚙︎ 75 Н·м+120°🔧 головка 21 ммX01-89185049одноразовая деталь

   Примечание

   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
   • X01-89185049 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

3.

   3

   Соедините задний продольный рычаг подвески (правый) в сборе с правым задним поворотным кулаком в сборе, установите сквозной болт (1 шт.).
4. 4

   Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89185048 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 60 Н·м+120° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

   ⚙︎ 60 Н·м+120°🔧 головка 21 ммX01-89185048одноразовая деталь

   Примечание

   • Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
   • X01-89185048 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

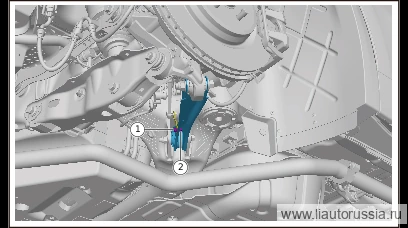

5.

   5

   Установите нижний кронштейн правого заднего датчика высоты, установите сквозной болт (1 шт.).
6. 6

   Инструментом зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой. Момент затяжки: 9±1 Н·м Инструмент для болта: головка 10 мм. Инструмент для гайки: ключ 10 мм.

   ⚙︎ 9±1 Н·м🔧 ключ 10 ммQ1860616F70

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
