Передняя соединительная пластина заднего подрамника
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.

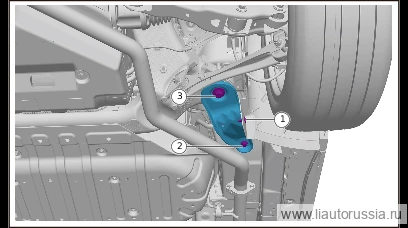

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 3 шагов
-
Снимите фиксирующие клипсы правого заднего подкрылка в сборе.
-
Выверните крепёжные болты передней соединительной пластины подрамника (правой) (1 шт.).
🔧 головка 15 мм Примечание: X01-89185023 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую детальX01-89185023одноразовая деталь -
Выверните крепёжные болты (1 шт.) передней соединительной пластины заднего подрамника (правой), снимите переднюю соединительную пластину заднего подрамника (правую).
🔧 головка на 21 ммПримечание. Перед демонтажем зафиксируйте задний подрамник в сборе с помощью подпорного приспособления, чтобы избежать его провисания.
Установка 3 шагов
-
Установите переднюю соединительную пластину заднего подрамника (правую), установите крепёжный болт передней соединительной пластины заднего подрамника (правой) (1 шт.). X01-89185070 Комплект: болт с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 130 Н·м+90°
⚙︎ 130 Н·м+90°🔧 головка 21 мм Внимание: перед установкой зафиксируйте задний подрамник в сборе с помощью подпорного приспособления, чтобы избежать его провисанияX01-89185070 -
Установите крепёжный болт (1 шт.) передней соединительной пластины заднего подрамника (правой). X01-89185023 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 головка 15 мм Примечание: X01-89185023 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой детальюX01-89185023одноразовая деталь -
Установите фиксирующую защёлку подкрылка правого заднего колеса в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите переднюю соединительную пластину заднего подрамника (правую… | 130 Н·м+90° |
| Установите крепёжный болт (1 шт.) передней соединительной пластины зад… | 100±10 Н·м |
