Компоненты корпуса переднего HVAC-Жгут проводов

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023 · стр. 1024–1026 оригинала
6 шагов снятия9 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты корпуса переднего HVAC-Жгут проводов

Подготовительные работы 44

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. крышка заднего торца направляющей, левая сторона
  14. правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. подсветка ног левого переднего ряда
  20. левая защитная панель ножного пространства в сборе
  21. левая боковая крышка панели приборов
  22. нижняя левая защитная панель в сборе
  23. облицовка верхней части левой стойки A в сборе
  24. облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. верхний кожух рулевой колонки в сборе
  28. нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. правая боковая крышка панели приборов
  36. облицовка верхней части правой стойки А в сборе
  37. облицовка нижней части правой стойки A в сборе.
  38. фонарь подсветки ног переднего ряда справа
  39. правая защитная панель в ногах в сборе
  40. плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе
  42. Компоненты узла HVAC-Воздуховод обдува ног водителя
  43. Компоненты корпуса переднего HVAC-Секция воздуховода обдува ног со стороны водителя в сборе
  44. Компоненты корпуса переднего HVAC-Воздуховод обдува ног со стороны переднего пассажира в сборе

Снятие 6 шагов

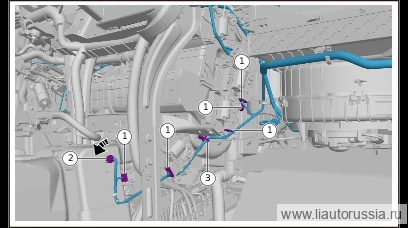

  1. Шаг 1

    Отсоедините разъём жгута проводов кондиционера (6 шт.). 2 . Повернув против часовой стрелки, отсоедините датчик температуры (1 шт.).

  2. Расстыкуйте фиксирующую защёлку жгута проводов кондиционера (1 шт.).

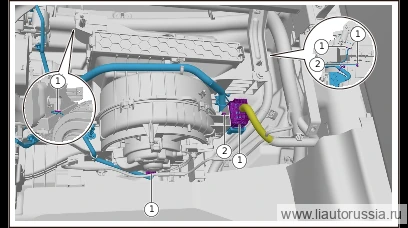

  3. Шаг 3

    Отсоедините разъём жгута проводов кондиционера (5 шт.).

  4. Расстыкуйте фиксирующую защёлку жгута проводов кондиционера (2 шт.).

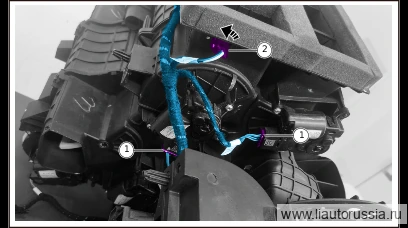

  5. Шаг 5

    Отсоедините разъём жгута проводов кондиционера (2 шт.). 2 . Повернув против часовой стрелки, отсоедините датчик температуры (1 шт.).

  6. Шаг 6

    Отсоедините разъём жгута проводов кондиционера (3 шт.). 2. Поверните против часовой стрелки и отсоедините датчик температуры (2 шт.), снимите жгут проводов кондиционера.

Установка 9 шагов

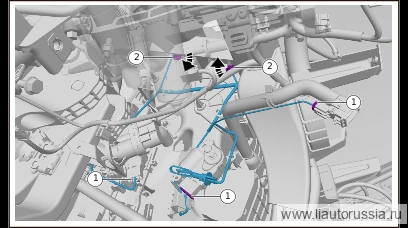

  1. Шаг 1

    Установите жгут проводов кондиционера, подсоедините разъём жгута проводов кондиционера (3 шт.).

  2. Установите датчик температуры и поверните по часовой стрелке до фиксации (2 шт.).

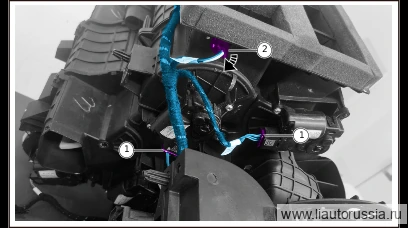

  3. Шаг 3

    Подсоедините разъём жгута проводов кондиционера (2 шт.).

  4. Установите датчик температуры и поверните по часовой стрелке до фиксации (1 шт.).

  5. Шаг 5

    Подсоедините разъём жгута проводов кондиционера (5 шт.).

  6. Установите фиксирующую защёлку жгута проводов кондиционера (2 шт.).

  7. Шаг 7

    Подсоедините разъём жгута проводов кондиционера (5 шт.).

  8. Установите датчик температуры и поверните по часовой стрелке до фиксации (1 шт.).

  9. Установите фиксирующую защёлку жгута проводов кондиционера (1 шт.).
