Жгут проводов камеры переднего вида 120

Низковольтные жгуты · Li L7 2022–2023 · стр. 2143–2145 оригинала
4 шагов снятия4 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов камеры переднего вида 120

Подготовительные работы 54

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Складывание и поднятие спинки сиденья второго ряда
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  9. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  10. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  11. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  14. крышка заднего торца направляющей, левая сторона
  15. правый кожух заднего торца направляющей (переднее пассажирское)
  16. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  17. левая нижняя облицовочная панель центральной консоли в сборе
  18. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  19. корпус центральной консоли в сборе
  20. подсветка ног левого переднего ряда
  21. левая защитная панель ножного пространства в сборе
  22. левая боковая крышка панели приборов
  23. нижняя левая защитная панель в сборе
  24. облицовка верхней части левой стойки A в сборе
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. верхний кожух рулевой колонки в сборе
  28. нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. облицовка верхней части правой стойки А в сборе
  36. правая боковая крышка панели приборов
  37. фонарь подсветки ног переднего ряда справа
  38. правая защитная панель в ногах в сборе
  39. плафон освещения перчаточного ящика
  40. Демонтаж узла панели приборов в сборе
  41. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  42. средняя облицовка правой стойки B в сборе
  43. облицовка верхней части левой стойки B в сборе.
  44. облицовка верхней части правой стойки B в сборе.
  45. Поручень потолка переднего ряда в сборе
  46. Поручень потолка переднего ряда в сборе
  47. Верхний кожух внутреннего зеркала заднего вида в сборе
  48. Нижний кожух внутреннего зеркала заднего вида в сборе
  49. передний плафон освещения для чтения в сборе
  50. Левый солнцезащитный козырёк в сборе
  51. Правый солнцезащитный козырёк в сборе
  52. Крепёжный крючок солнцезащитного козырька
  53. Крепёжный крючок солнцезащитного козырька
  54. Демонтаж/монтаж узла потолка

Снятие 4 шагов

  1. Шаг 1

    Отрежьте разъём 120 жгута проводов камеры переднего вида.

  2. Оберните жгут проводов передней камеры 120 термоплавкой трубкой.

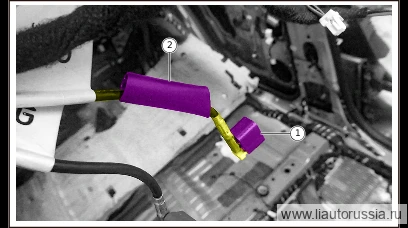

  3. Шаг 3

    Отрежьте разъём 120 жгута проводов камеры переднего вида.

  4. Оберните жгут проводов передней камеры 120 термоплавкой трубкой.

Установка 4 шагов

  1. С помощью тканевой ленты примотайте жгут проводов камеры переднего вида 120 к жгуту проводов панели приборов в сборе.

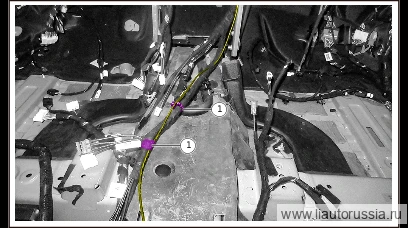

  2. Шаг 2

    С помощью тканевой ленты примотайте жгут проводов камеры переднего вида 120 к жгуту проводов панели приборов в сборе.

  3. Шаг 3

    С помощью тканевой ленты примотайте жгут проводов камеры переднего вида 120 к жгуту проводов панели приборов в сборе.

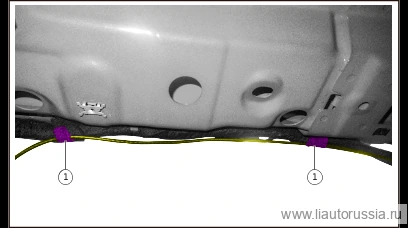

  4. Шаг 4

    С помощью тканевой ленты примотайте жгут проводов камеры переднего вида 120 к жгуту проводов панели приборов в сборе.
