Компоненты корпуса переднего HVAC-Жгут проводов

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L6 2024 · стр. 2164–2166 оригинала
5 шагов снятия8 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты корпуса переднего HVAC-Жгут проводов

Подготовительные работы 50

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. верхняя крышка кожуха направляющей сиденья
  11. верхняя крышка кожуха направляющей сиденья
  12. мягкий подголовник
  13. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  14. фонарь подсветки ног переднего ряда справа
  15. левая защитная панель ножного пространства в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. верхняя крышка кожуха направляющей сиденья
  18. верхняя крышка кожуха направляющей сиденья
  19. верхняя крышка кожуха направляющей сиденья
  20. верхняя крышка кожуха направляющей сиденья
  21. мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. фонарь подсветки ног переднего ряда справа
  24. правая защитная панель в ногах в сборе
  25. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Подушка безопасности водителя
  28. Экран рулевого колеса в сборе
  29. Рулевое колесо в сборе
  30. левая торцевая крышка панели приборов в сборе
  31. левая нижняя защитная панель панели приборов в сборе
  32. верхний кожух рулевой колонки в сборе
  33. нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. торцевая крышка панели приборов (правая сторона) в сборе
  39. крышка HUD в сборе.
  40. накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. плафон освещения перчаточного ящика
  45. облицовка верхней части левой стойки A в сборе
  46. облицовка верхней части правой стойки А в сборе
  47. корпус панели приборов в сборе
  48. Компоненты узла HVAC-Воздуховод обдува ног водителя
  49. Компоненты корпуса переднего HVAC-Секция воздуховода обдува ног со стороны водителя в сборе
  50. Компоненты корпуса переднего HVAC-Воздуховод обдува ног со стороны переднего пассажира в сборе

Снятие 5 шагов

  1. Шаг 1

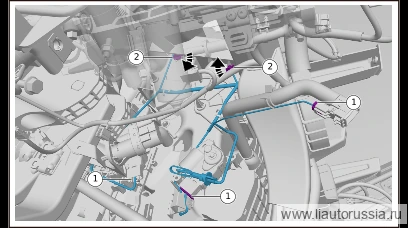

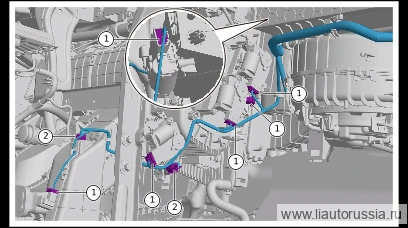

    Отсоедините разъём жгута проводов кондиционера (6 шт.). 2 . Повернув против часовой стрелки, отсоедините датчик температуры (2 шт.).

  2. Шаг 2

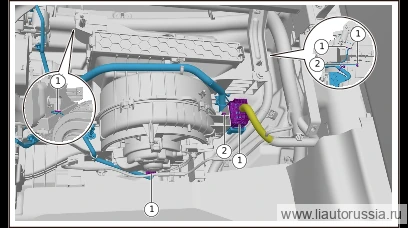

    Отсоедините разъём жгута проводов кондиционера (5 шт.).

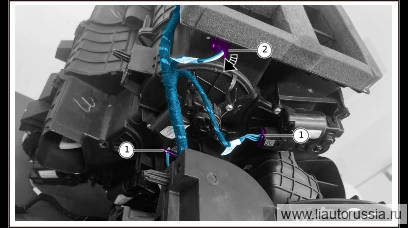

  3. Расстыкуйте фиксирующую защёлку жгута проводов кондиционера (2 шт.).

  4. Шаг 4

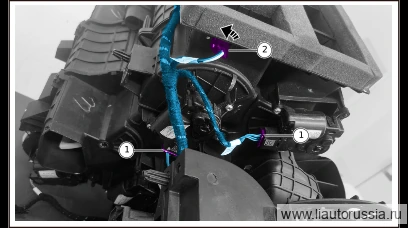

    Отсоедините разъём жгута проводов кондиционера (2 шт.). 2 . Повернув против часовой стрелки, отсоедините датчик температуры (1 шт.).

  5. Шаг 5

    Отсоедините разъём жгута проводов кондиционера (3 шт.). 2. Поверните против часовой стрелки и отсоедините датчик температуры (2 шт.), снимите жгут проводов кондиционера.

Установка 8 шагов

  1. Шаг 1

    Установите жгут проводов кондиционера, подсоедините разъём жгута проводов кондиционера (3 шт.).

  2. Установите датчик температуры и поверните по часовой стрелке до фиксации (2 шт.).

  3. Шаг 3

    Подсоедините разъём жгута проводов кондиционера (2 шт.).

  4. Установите датчик температуры и поверните по часовой стрелке до фиксации (1 шт.).

  5. Шаг 5

    Подсоедините разъём жгута проводов кондиционера (5 шт.).

  6. Установите фиксирующую защёлку жгута проводов кондиционера (2 шт.).

  7. Шаг 7

    Подсоедините разъём жгута проводов кондиционера (6 шт.).

  8. Установите датчик температуры и поверните по часовой стрелке до фиксации (2 шт.).
