Компоненты корпуса переднего HVAC-Секция воздуховода обдува ног со стороны водителя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 15
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- левая торцевая крышка панели приборов в сборе
- левая нижняя защитная панель панели приборов в сборе
- левая защитная панель ножного пространства в сборе
- Компоненты узла HVAC-Воздуховод обдува ног водителя
Снятие 3 шагов
-

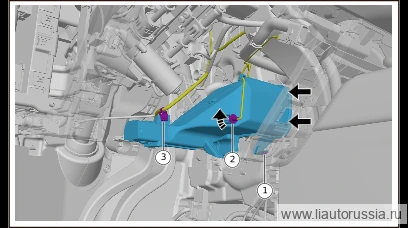

Поверните против часовой стрелки и снимите датчик.
-
Отсоедините фиксатор(1 шт.) жгута проводов панели приборов.
-
Выверните фиксирующие винты секции воздуховода обдува ног со стороны водителя в сборе, с помощью лопатки подденьте в месте, указанном стрелкой, и снимите секцию воздуховода обдува ног со стороны водителя в сборе.
🔧 головка T20 мм
Установка 2 шагов
-
Установите секцию воздуховода обдува ног со стороны водителя в сборе, заверните фиксирующие винты секции воздуховода обдува ног со стороны водителя в сборе. Момент затяжки: Установите датчик по часовой стрелке.
🔧 головка T20 мм M01-90000085 винт 4*16 2M01-90000085 -
Установите фиксатор(1 шт.) жгута проводов панели приборов.
