Компоненты узла HVAC-Воздуховод обдува ног водителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
Снятие 2 шагов
-

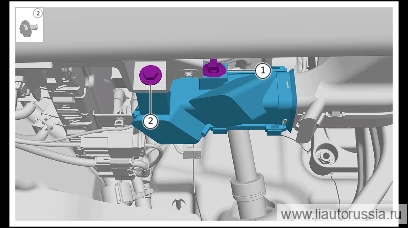

Отсоедините фиксатор(1 шт.) жгута проводов панели приборов.
-
Выверните фиксирующий болт (1 шт.) воздуховода обдува ног водительского места, снимите воздуховод обдува ног водительского места.
🔧 головка 10 мм
Установка 2 шагов
-
Установите воздуховод обдува ног водителя, установите крепёжный болт (1 шт.) воздуховода обдува ног водителя. Комбинированный болт с шестигранной головкой и плоской шайбой Q140B0616F36L Момент затяжки: 3.5±0.2 Н·м
⚙︎ 3.5±0.2 Н·м🔧 головка 10 мм -
Установите фиксатор(1 шт.) жгута проводов панели приборов.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите воздуховод обдува ног водителя, установите крепёжный болт (… | 3.5±0.2 Н·м |
